Machinale bewerking Center

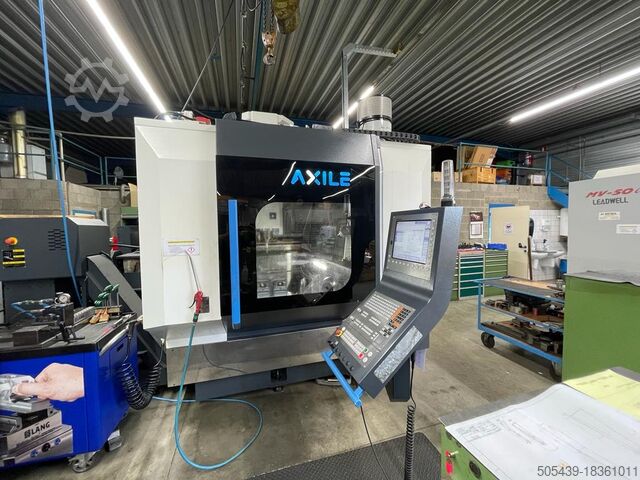

Axile G6

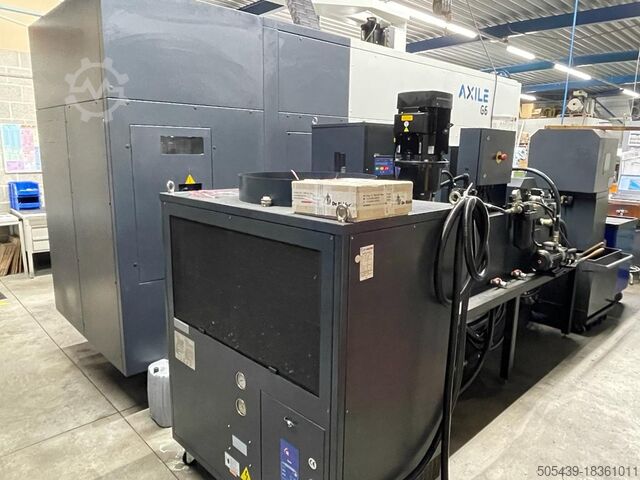

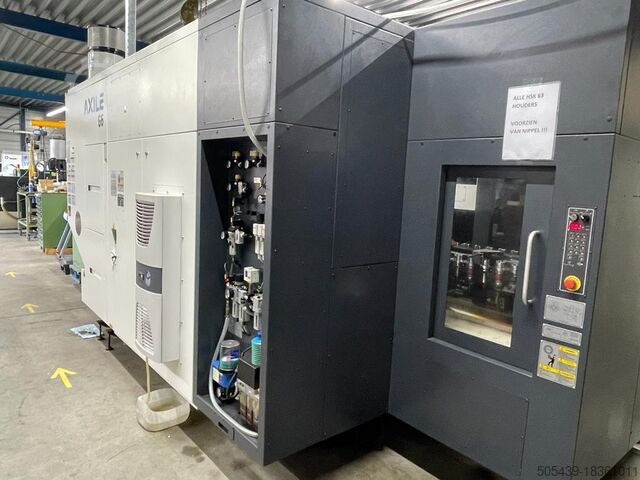

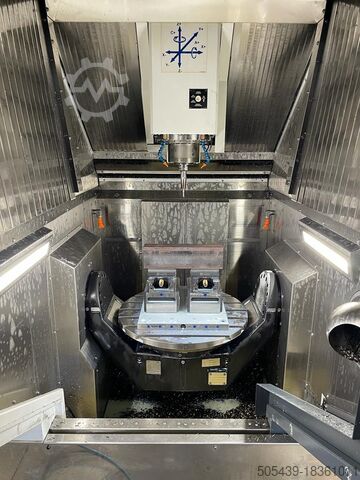

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2022, bedrijfsturen: 1.200 h, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 650 mm, verplaatsing Y-as: 850 mm, verplaatsingsafstand Z-as: 500 mm, controller model: Heidenhain TNC 640, spilsnelheid (max.): 20.000 rpm, Bewerkingscentrum uit bouwjaar 2022 met slechts 1.173 spiluren! TECHNISCHE GEGEVENS Verplaatsingen Verplaatsing X-as: 650 mm Verplaatsing Y-as: 850 mm Verplaatsing Z-as: 500 mm Snelle verplaatsingen Snelle verplaatsing X-as: 36 m/min Snelle verplaatsing Y-as: 36 m/min Snelle verplaatsing Z-as: 36 m/min Spil en aandrijving Koppel: 112 Nm Toerental: max. 20.000 tpm Spiltoerental: max. 20.000 tpm Vermogen spil-motor: 40.000 W Sturing Fabrikant sturing: Heidenhain Model sturing: TNC 640 Tafel Max. tafelbelasting: 600 kg Draaitafeldiameter: 600 mm Gereedschapsysteem Aantal posities in gereedschapsmagazijn: 80 Gereedschapslengte: 300 mm Gereedschapsdiameter: 125 mm Gereedschapsgewicht: 8.000 g MACHINEGEGEVENS Afmetingen & gewicht Afmetingen (L x B x H): 3.840 x 3.800 x 3.230 mm Totaalgewicht: 12.000 kg Sturing Fabrikant sturing: Heidenhain Model sturing: TNC 640 Bedrijfsuren Aanschakeluren besturing: 4.066 u Aanschakeluren machine: 3.587 u Spiluren: 1.173 u Fedpfsw Sndyox Adyjgk UITRUSTING Gepatenteerd AXILE-SMT-systeem (bewaking van spiltrillingen, thermische compensatie, adaptieve voedingregeling) U-vormige portaalconstructie (zorgt voor een gelijkmatige krachtoverdracht bij het verspanen en uitstekende toegankelijkheid tot het werkgebied) Documentatie/handleiding ART Monitoring System Traploos instelbaar toerental Spaanafvoer Automatische kinematica-controle BLUM meettaster (geïntegreerd in de tafel) Werkstukmeting Heidenhain TS-740 Spoeling werkruimte Koelmiddeltoevoer door de spil (40 bar) Olie-afscheider

Bouwjaar: 2006, Toestand: direct inzetbaar (gebruikt), Een CNC 5-assig draai- en freescentrum van Mazak met tegenspindel is beschikbaar. Draaidiameter: 820 mm, bewerkingsdiameter: 820 mm, bewerkingslengte: 1500 mm, max. werkstukgewicht in klauwplaat/tussen de centers: 650 kg/150 kg, hoofdspiltoerental: 1600 tpm, spilboring: 185 mm, vermogen: 30 kW/40 kW, pinolkracht: 15 kN, pinolslag: 1466 mm, gereedschaphouder: BT50, toerental: 10.000 tpm, verplaatsing X/Y/Z: 870 mm/500 mm/1600 mm, snelgang: 40 m/min. Machineafmetingen X/Y/Z: ca. 6500 mm/3700 mm/3200 mm, gewicht: ca. 26.000 kg, besturing: Mazatrol Matrix. Documentatie aanwezig. Bezichtiging ter plaatse mogelijk. De machine bevindt zich in China. Fgjdpfx Ajxf Iklodyok

Toestand: gebruikt, Bouwjaar: 2009, bedrijfsturen: 6.000 h, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 800 mm, verplaatsing Y-as: 600 mm, verplaatsingsafstand Z-as: 500 mm, controller model: Heidenhain iTNC530, spilsnelheid (max.): 36.000 rpm, GF Mirkon XSM600U X:800 Jaar:600 Fedpfx Aswa R A Nedyogk Z:500 A: + 30/ -100 graden C: 360 graden eindeloos Spindel HSK50: max. 36.000 tpm 25 kW Handwiel HR410 Gereedschapswisselaar: 60-voudig Draaitafel inclusief klemsysteem 3R Spaantransportband Koelsysteem met 20 bar IKZ Gereedschapsmeting Blum Laser 3D-sonde M&H Palletautomatisering met 21 pallets - de pallets zijn niet bij de levering inbegrepen De machine wordt aangeboden in opdracht van de klant!

Toestand: direct inzetbaar (gebruikt), controllerfabrikant: Siemens, leeggewicht: 55.000 kg, 2-koloms portaalfreesmachine tussen de kolommen: 2550 mm!! 5-assige freeskop koeling door spindel totaal vermogen: 90 kVa Langsverplaatsing X-as: 8000 mm Dwarsverplaatsing Y-as: 2500 mm Fjdpfx Aev Sfkaedyegk Verplaatsing Z-as: 800 mm Afmetingen opspantafel: 9000 x 2500 mm Maximale werkstukhoogte: 1200 mm Vermogen op spil: 20 kW Benodigd vermogen (KVA): 90 ACCESSOIRES & GEREEDSCHAPPEN: gereedschapswisselaar – 28 posities

Toestand: gebruikt, Bouwjaar: 2010, x-pad 730 mm y-pad 730 mm z-pad 730 mm Matrix Nexus Mazatrol-besturing Hoofdspil: Toerentalbereik - hoofdspil 35 - 18.000 min/-1 Aandrijfvermogen - freesspindel 35 / 26 kW Gereedschapshouder ISO 40 DIN 69871A Tandwieltrappen 2 Palletwisselaar: Aantal pallets 6 (5+1) Palletafmetingen 500 x 500 mm Max. werkstukgewicht 700 kg Max. diameter werkstuk 800 mm Max. werkstukhoogte 1000 mm Palletwisseltijd 7 sec B-as (tafel) 0,001 ° Gereedschapwisselaar: Aantal gereedschapsposities 160 pos. Gereedschapshouder ISO 40 DIN 69871A max. gereedschapsdiameter 95 mm Max. gereedschapsdiameter met vrij naburig vak 150 mm Max. gereedschapslengte 420 mm max. gereedschapgewicht 12 kg Gereedschap - gereedschap wisseltijd 2,7 / 3,2 sec Aanzet: ijlgang 60 m/min Aanzetsnelheid max. 60.000 mm/min Fgsdpfx Ajup H Drjdyjk Totaal benodigd vermogen 78,5 kVA Machinegewicht ca. 16,4 ton Benodigde ruimte ca. 7,5 x 3,5 x 3,0 m CNC - Horizontaal bewerkingscentrum MAZAK - Nexus 5000 II - Palletwisselaar 6(5+1) pos. - ZONDER gereedschap

Toestand: nieuw, Bouwjaar: 2024, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 700 mm, verplaatsing Y-as: 500 mm, verplaatsingsafstand Z-as: 540 mm, snelle verplaatsing X-as: 48 m/min, snelle verplaatsing Y-as: 48 m/min, snelle verplaatsing Z-as: 48 m/min, controller model: Heidenhain TNC 640, totale hoogte: 29.620 mm, totale lengte: 32.000 mm, totale breedte: 28.480 mm, tafelbelasting: 200 kg, draaitafeldiameter: 380 mm, totaalgewicht: 6.000 kg, spilsnelheid (max.): 12.000 rpm, koelmiddelaanvoer: 36 bar, Uitrusting: documentatie / handleiding, spanenafvoer, Victor 5-assig bewerkingscentrum VC-AX380 met Heidenhain TNC640-besturing 5-assige simultaanbewerking inclusief KinematicsOpt-kalibratietool en kalibratiekogel. Standaardopties: -Koelsysteem met MTH4-40/4 hogedrukkoelvloeistofpomp en toevoerslangen -Volledig beschermde koelcabine Fjdpfx Ajq Tafxodyegk -Spindeloliekoeler -Olieafscheider -Spiraalspanentransporteur -Spoelpistool en persluchtpistool -Bedieningsgereedschap en handleidingen Extra opties: -Spindellucht -Airco in de schakelkast -Spannentransporteur -40 gereedschappen -36 bar intern koelsysteem met Mahle Duplex -Tafelspoeling -Werkstukmeetsysteem TS460 -Automatische deur -Interface -8" 3-klauwplaat Afbeeldingen zijn voorbeelden en kunnen variëren. Uit voorraad in Bergneustadt (onder voorbehoud van eerdere verkoop)

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2012, bedrijfsturen: 23.252 h, verplaatsingsafstand X-as: 735 mm, verplaatsing Y-as: 650 mm, verplaatsingsafstand Z-as: 560 mm, controllerfabrikant: 3D-Control Siemens 840D, werkstukdiameter (max.): 840 mm, werkstukgewicht (max.): 600 kg, totale hoogte: 2.897 mm, totale lengte: 3.567 mm, totale breedte: 2.615 mm, tafelbreedte: 650 mm, tafel lengte: 650 mm, totaalgewicht: 12.100 kg, spindelsnelheid (min.): 18.000 rpm, gereedschapslengte: 315 mm, gereedschapsgewicht: 8.000 g, Bouwjaar: 2012 CNC-besturing: 3D-Control Siemens 840D Assen Verplaatsingsweg X-as mm: 735 Verplaatsingsweg Y-as mm: 650 Verplaatsingsweg Z-as mm: 560 C-as indexering graden: 360º (0,001) A-as indexering graden: ±120(0,001) Voedingssnelheden m/min: 40 Snelle verplaatsing m/min: 40 Asversnelling m/s²: 6 NC-frees-/draaizwenktafel: Aantal pallets: 1 Palletafmetingen mm: Ø650 Max. werkstukafmeting (D x H) mm: Ø840x500 Max. werkstukgewicht kg: 600 Spindel Max. spindelsnelheid omw/min: 18.000 Spindelaandrijvingsvermogen kW: 13/9 (40%ED/continu) Koeling Koelmiddeltoevoer door de spindel bar: 40 Tankinhoud liter: 600 Gereedschapssysteem Gereedschapopname: SK 40 Aantal gereedschappen in magazijn: 30 Gereedschapswisselaar type: Dubbele grijper Met vrije buurplaatsen mm: 160 Max. gereedschaplengte mm: 315 Max. gereedschapsgewicht kg: 8 Span-tot-span tijd sec.: 4,9 Uitrusting Elektronisch handwiel Spanentransporteur Vast tafel met geïntegreerde draaitafel Meetprobe infrarood Interne koelsmeermiddeltoevoer Spoelpistool Papierbandfilter Machinebedrijfstijd: Uren onder stroom: 23.252 Spindelwerktijd: 6.497 Basis machine: Afmetingen/gewicht Lengte mm: 3.567 Fgodpfx Ajxrr I Iodysk Breedte mm: 2.615 Hoogte mm: 2.897 Gewicht kg: 12.100

Toestand: uitstekend (gebruikt), Bouwjaar: 2020, bedrijfsturen: 1.139 h, Functionaliteit: volledig functioneel, draailengte: 599 mm, draaidoorsnede: 530 mm, spil-motorvermogen: 11.000 W, spindelsnelheid (min.): 50 rpm, spilsnelheid (max.): 6.000 rpm, spil doorgang: 56 mm, verplaatsingsafstand X-as: 530 mm, verplaatsing Y-as: 100 mm, verplaatsingsafstand Z-as: 599 mm, snelle verplaatsing X-as: 30 m/min, snelle verplaatsing Y-as: 15 m/min, snelle verplaatsing Z-as: 30 m/min, Prachtige machine met de mogelijkheid tot integratie met de gloednieuwe IEMCA mod.Master 52 staaflader, 1.100 werkuren. Multitasking, maakt gelijktijdige frees- en draaibewerkingen mogelijk. Robuuste en nauwkeurige machine met een stevige gietijzeren constructie. Dubbel magazijn: revolvertoren + intern magazijn met 12 extra CAPTO-gereedschappen beschermd in het interne magazijn + 12 gemonteerd in de toren + 6 hybride opzetstukken van 25 mm vierkant (zie bijgevoegd technisch gegevensblad). Fodpfxovv Tvfo Adyegk Dubbele spindel voor het hervatten van de bewerking. Fanuc 0i-TF Numerieke besturing + handleiding. Detectiesysteem voor overbelasting van gereedschap (automatisch controlesysteem voor overbelasting van gereedschap). Volledige handleidingen. Transformator, Chiptransporteur, 15 Bar koelmiddelpomp. Voorinstelling, Handstukverzamelaar en afgewerkt stuk uitgangstapijt, Werklamp, ----- Prachtige machine met de mogelijkheid tot integratie met een gloednieuwe IEMCA staaflader mod. Master 52, 1.100 uur werkleven. Multitasking, maakt gelijktijdige frees- en draaibewerkingen mogelijk. Robuuste en nauwkeurige machine met een stevige gietijzeren constructie. Dubbel magazijn: revolvertoren + intern magazijn met 12 extra CAPTO-gereedschappen beschermd in het interne magazijn + 12 gemonteerd in de toren + 6 hybride opzetstukken van 25 mm vierkant (zie bijgevoegd technisch gegevensblad). Dubbele spindel voor het hervatten van de verwerking. Fanuc 0i-TF numerieke besturing + handleiding. Detectiesysteem voor overbelasting van gereedschap (automatisch controlesysteem voor overbelasting van gereedschap). Volledige handleidingen. Transformator, spaantransporteur, 15 bar koelmiddelpomp. Voorinstelling, Stuk verzamelen hand en afgewerkt stuk uitgang tapijt, Werklamp,

Bouwjaar: 2018, Toestand: gebruikt, x-richting: 1600 mm y-weg: 1300 mm z-weg: 700 mm Afstand tussen staanders: 1500 mm Afstand spilcentrum tot tafel: 225-925 mm Afmeting tafel: 1800 x 1300 mm Tafelbelasting: 4000 kg T-gleuven (breedtexafstandxaantal): 22x 160 x 8 mm Spindelbevestiging: HSK-A 63 Spindelsnelheid: 24000 tpm Spindelmotor: 25/33 kW Koppel spindelmotor: 72,6/95,8 N.m. ijlgang in X-Y-Z-as: 30000 mm/min verplaatsingen X/Y/Z-as: 1~200 mm/min Gereedschapswisselaar: 20-voudig Max. gereedschapdiameter: 100/130 mm max. gereedschapslengte: 300 mm max. gereedschapgewicht: 8 kg totaal benodigd vermogen: 80 kva Machinegewicht ca.: 22 t machineafmetingen (LxBxH): 5660 x 5295 x 3930 mm CNC besturing: Heidenhain TNC 620 spindel: IBAG elektrische spindel 24000 tpm HSK-A63 Glazen schalen: Heidenhain Gereedschapwisselaar: 20 keer Spanentransporteur - spiraal: 2 st. Gebruikte CNC hogesnelheids portaalfreesmachine met uitgebreide accessoires voor een speciale introductieprijs. Belangrijke fabrikanten van de componenten die in deze voorraadmachine worden gebruikt zijn: - Besturing en servomotoren van Heidenhain, type TNC 620. - Kogelomloopspindellager - Japan Nsk - X-kogelomloopspil- Taiwan Hiwin - Kogelomloopspil Y- Taiwan Hiwin - Z-kogelomloopspil- Taiwan Hiwin - 3-assige lineaire geleiding - Japan Thk of Duitsland Rexroth - Elektrische spindeleenheid - Hsk A63-24000rpm van IBAG Fgjdpfohx R Dvsx Adyok - Lineaire encoder - Heidenhain - Pneumatisch systeem - Japan Smc - Smering - Japan Showa - Afdekkingen - Hema - Airconditioning - Taiwan Kaokung - Spindel waterkoeler - Taiwan Punt - 3-assige kabelsleep - Duitsland Igus - Koppeling - Duitsland KTR - Bedrijfshuis - Duitsland Mecano - Relais - Omron - Elektrisch - Duitsland Schneider - MPG Handwiel - Japan Tosoku Meer informatie over de machine, standaardaccessoires en speciale accessoires vindt u in de bijlage. Natuurlijk organiseren we ook graag de gratis levering bij u op locatie, inclusief montage/inbedrijfstelling en bedrijfsklare oplevering en instructie.

Toestand: goed (gebruikt), Bouwjaar: 2002, machine-/voertuignummer: 120K587, Goedendag, te koop staat een goed onderhouden Quaser MV204II universele CNC freesmachine met HEIDENHAIN besturing tegen een onverslaanbare prijs-prestatie verhouding. Inbegrepen in de aankoopprijs zijn: Gereedschapwisselaar, meettaster, spanentransporteur, koelvloeistofsysteem, hydraulisch systeem, documentatie / machinedocumenten, etc.... Gegevens Afmetingen machine Hoogte: 2.825mm breedte: 2.650mm Lengte: 2.200mm Gewicht: 7.500 kg Verplaatsingsgegevens Verplaatsing over X-as: 1.020 mm (voedingssnelheid 32.000 mm/min) Verplaatsing Y-as: 600 mm (voedingssnelheid 32.000 mm/min) Verplaatsing Z-as: 560 mm (voedingssnelheid 32.000 mm/min) Gegevens freestafel Afmeting freestafel: 635 x 1.200mm Draagvermogen freestafel: 1.000 kg Tafelconfiguratie: 6 x 18mm H 8 T-gleuven Gegevens freesspindel Max. Spindelsnelheid: 7.500 / 10.300 1/min Max. draaimoment Spilkoppel: 252Nm Alle verdere gegevens beschikbaar op aanvraag !!! Bezichtigingsafspraak op korte termijn mogelijk. Fgjdpfspfawhjx Adyek Met vriendelijke groeten
