MORI SEIKI NH 4000 DCG

MORI SEIKI NH 4000 DCG

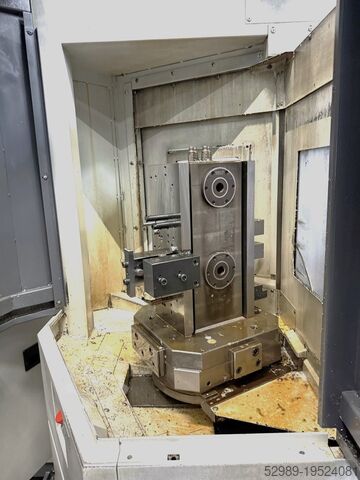

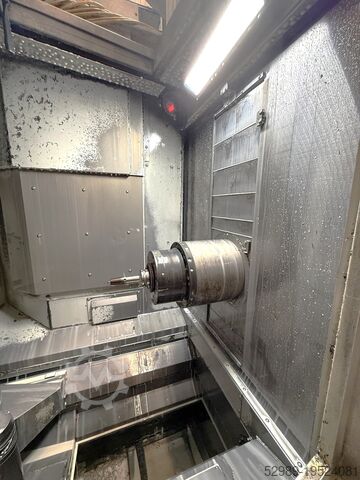

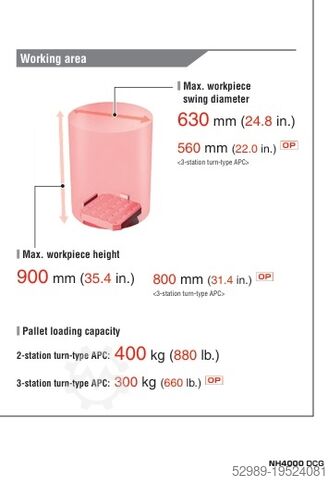

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 560 mm, verplaatsing Y-as: 560 mm, verplaatsingsafstand Z-as: 630 mm, werkstukdiameter (max.): 630 mm, werkstukgewicht (max.): 400 kg, TECHNISCHE DETAILS Verplaatsingen & Assen Verplaatsing X-as: 560 mm Verplaatsing Y-as: 560 mm Verplaatsing Z-as: 630 mm B-as: 1°-indexeertafel Snelverplaatsingen Snelverplaatsing X-as: 50 m/min Snelverplaatsing Y-as: 50 m/min Snelverplaatsing Z-as: 50 m/min Werkstukafmetingen Maximale werkstukhoogte: 900 mm Maximale werkstukdiameter: 630 mm Maximaal werkstukgewicht: 400 kg Spil & Gereedschappen Maximale spilsnelheid: 14.000 tpm Afstand spilcentrum tot bovenzijde pallet: 80-640 mm Afstand spilas tot palletmiddelpunt: 100-730 mm Gereedschapsmagazijn: 60 posities Gereedschapswisseltijd: 0,9 s Gereedschaphouder: BT 40 Pallets Palletafmetingen: 400 x 400 mm Aantal pallets: 2 Palletwisseltijd: 6 s Voeding Voedingssnelheid X-as: 50.000 mm/min Voedingssnelheid Y-as: 50.000 mm/min Voedingssnelheid Z-as: 50.000 mm/min Nwjdoyk A S Njpfx Adkjc Werktafel Tafelbreedte: 400 mm Tafellengte: 400 mm Maximale tafelbelasting: 400 kg MACHINEDETAILS Besturingsmodel: MSX-701IV Vermogensopname: 32,8 kVA Afmetingen & Gewicht Afmetingen (L x B x H): 4.000 x 2.400 x 2.600 mm Totaalgewicht: 9.800 kg Bedrijfsuren Inschakeluren: 46.259 u Bedrijfsuren: 26.725 u Bewerkingsuren: 17.691 u

Toestand: goed (gebruikt), Bouwjaar: 1999, bedrijfsturen: 16.000 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: 650341, Jaar 1999 met Fanuc 18 TB - 3 assen XZB Marposs E30/E20 Land van fabricage: CH Spanning: 400V/50Hz/3ph Afmetingen: 410x220x190 cm Netto gewicht machine: 5000 kg TECHNISCHE KENMERKEN CNC-besturing: Fanuc 18TB Middenstuk Vast tussenstuk: Sluifkop R Draaibaar tussenstuk met handmatig indexeren 2,5°: R / RS / UR / URS -210° tot +30° Draaibaar tussenstuk met automatisch indexeren 2,5°: R / RS / UR / URS -210° tot +30° B-as, resolutie 0,1” : R / RS / UR / URS -210° tot +30° Standaard werkstukkop Draaibereik: -10° (+100°) Spilsnelheid (continu): 6 – 600 min⁻¹ Conus opname intern: Morse 5 Reductiebus: Morse 5/Morse 4 Korte buitentap opname: DIN 55026 / Groep 5 Toegestane belasting: 160 Nm Rondloopnauwkeurigheid gegarandeerd voor spantaken Standaard: 0,5 µm Optie: 0,2 µm Werkstukgewicht tussen centers: 150 kg Tegencenter Conusopname: Morse 4 Huls slag: 50 mm / 2° Optie: micrometrische verschuiving met correctie (Ø +/- 150 µm) Slijpschijven gegevens Diameter 300 mm: 27 m/s Diameter 400 mm: 35 m/s Diameter 500 mm: 45 m/s Slijpkop UR Vermogen: 9,2 kW / 12,5 pk Linkse slijpschijf max: Ø 500 x 80 mm Rechtse extra max: Ø 400 x 63 mm Interne slijpinrichting: spil HJN 828 Onderste tafel (Z-as) Afstand tussen centers: 1000 mm Max. slag: 1150 mm Max. snelheid: 15 m/min Max. resolutie: 0,1 µm Boventafel Afstand tussen centers 1000 mm, draaibaar 0 tot 9° Slijpwagen (X-as) Max. slag: 320 mm Max. snelheid: 7,5 m/min Max. resolutie: 0,1 µm Pneumatiek Min. aansluiting: 6 bar Luchtverbruik: ca. 0,6 m³/h Koelmiddel Max. aansluittdruk: 3 bar Nwjdpfsw T Tb Hex Adksc Benodigde ruimte (versie 1000): 3600 x 2000 mm Alle technische gegevens zijn vrijblijvend onder voorbehoud van fouten of weglatingen.

Toestand: uitstekend (gebruikt), Bouwjaar: 2011, Functionaliteit: volledig functioneel, CNC-besturing: F31iA X-as mm: 560 Y-as mm: 560 Z-as mm: 630 B-as mm: 360.000 Tafelbelasting capaciteit: 400 kg Snijvoeding X, Y, Z mm/min: 50.000 Max. snelverplaatsing X, Y, Z m/min: 50 Spilsnelheid rpm: 14.000 Spilvermogen kW: 18,5 Conustype: BT-40 Koppel Nm: 120 Njdpjyhlqpjfx Adkewc Type gereedschapswisselaar Posities in wisselaar: 60 Max. gereedschapsdiameter: 70 mm Max. gereedschapsdiameter met adjacente posities leeg: 140 mm Max. gereedschapslengte mm: 400 Max. gereedschapsgewicht kg: 8 Koelvloeistoftank capaciteit l: 500 Koeling door de spil bar: 70 UITRUSTING Spanentransporteur Koeling door de spil met hogedrukpomp, 70 bar Gereedschapsbreukdetectie Renishaw meetsysteem in de spil Uitgebreide gereedschapsoffset tot 400 offsets 48 extra coördinatensystemen Werkstuk coördinatensystemen Gereedschapslevensduurbeheer Uitgebreid programmageheugen, totale lengte: 1.280 m (512 KB) Tot 1.000 programmeerbare registraties Voorbereiding NH4000 8CPP + 8 pallets

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2006, verplaatsingsafstand X-as: 560 mm, verplaatsing Y-as: 560 mm, verplaatsingsafstand Z-as: 630 mm, totale hoogte: 2.610 mm, tafelbreedte: 400 mm, tafel lengte: 400 mm, tafelbelasting: 400 kg, totaalgewicht: 9.600 kg, spilsnelheid (max.): 14.000 rpm, aantal assen: 4, Deze 3-assige MORI SEIKI NH 4000 DCG werd geproduceerd in 2006 en heeft een horizontaal bewerkingscentrum met slechts 1.300 uur op de hoofdspil, die gereviseerd werd in april 2022. Als je op zoek bent naar hoogwaardige freesmogelijkheden, overweeg dan de MORI SEIKI NH 4000 DCG machine die we te koop hebben. Neem contact met ons op voor meer informatie. Extra informatie Machine onder stroom: Ja Datum revisie hoofdspil: april 2022 Gereedschapsschachten: MAS-BT40, CAT-40 Methode gereedschapsselectie: Vast adres, kortere route toegang Aantal pallets: 2 (3 optioneel) Palletwisseltijd: 6 sec Hydraulische olietank: 20 L Nwodpfx Aex D D U Rodkec Smeerolietank: 2,0 L (spindel), 10 L (olietemperatuurregelaar) Koelvloeistoftank: 515 L Benodigd vermogen: 35,2-41,3 kVA Persluchttoevoer: 0,5 MPa, 420 L/min Dimensions Machine Depth 2300 mm

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, verplaatsingsafstand X-as: 3.500 mm, verplaatsing Y-as: 1.000 mm, verplaatsingsafstand Z-as: 770 mm, snelle verplaatsing X-as: 30.000 m/min, snelle verplaatsing Y-as: 30.000 m/min, snelle verplaatsing Z-as: 30.000 m/min, tafelbreedte: 1.000 mm, tafel lengte: 4.150 mm, tafelbelasting: 4.000 kg, 3 Assige bewerkingscentrum Hedelius - BC 100 MAGNUM Magnum: powerful machining in machine construction and tool making Sk50 with extremely powerful spindel 50kw Glas scales in X/Y/Z Chip conveyor and coolant system Verplaatsing X - as: 3500mm Nwjdpfx Adjwycmmjksc Verplaatsing Y - as:1000mm Verplaatsing Z - as:770mm Tafellengte: 4150mm Tafelbreedte: 1000mm Tafelbelasting: 4000 Voeding X-as: 30000mm/min. Voeding Y-as: 30000mm/min. Voeding Z-as: 30000mm/min. Spindelopname: 50ISO/Bt/Mk Vermogen aan spil: 50kW Toeren - Range: 4500Rpm Gereedschapswisselaar:50 Aantal gestuurde assen:3 Spanentransporteur: yes Koelsysteem: yes Lengte: 8000mm Breedte: 5000mm Hoogte: 3700mm Gewicht: 30000kg

Toestand: gebruikt, De MORI SEIKI NH 4000 DCG is een horizontaal bewerkingscentrum van MORI SEIKI, ontworpen voor precisie, hoge nauwkeurigheid en betrouwbaarheid. Specificaties met betrekking tot werkcapaciteit (verplaatsingen, diameter, werkstuklengtes) zijn niet beschikbaar. Belangrijke technische gegevens (spindelsnelheden, aanvoersnelheden, stroomvoorziening, afmetingen, gewicht) zijn niet opgegeven. Informatie over uitrusting of toebehoren is niet vermeld. Ontwikkeld om nauwe toleranties te behalen; typisch toegepast in de automobiel-, luchtvaart-, medische, horloge- en werktuigmachine-industrie. Nodpfxexykrbo Adkowc

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2009, bedrijfsturen: 17.691 h, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 560 mm, verplaatsing Y-as: 560 mm, verplaatsingsafstand Z-as: 630 mm, werkstukdiameter (max.): 630 mm, werkstukgewicht (max.): 400 kg, TECHNISCHE DETAILS Nsdpoxvzt Iofx Adkswc Verplaatsingswegen & Assen X-as verplaatsing: 560 mm Y-as verplaatsing: 560 mm Z-as verplaatsing: 630 mm Max. toerental B-as: 44,4 t/min Snelverplaatsingen Snelgang X-as: 50 m/min Snelgang Y-as: 50 m/min Snelgang Z-as: 50 m/min Werkstukafmetingen Max. werkstukkhoogte: 900 mm Max. werkstukdiameter: 630 mm Max. werkstukgewicht: 400 kg Spindel & Gereedschappen Max. spindelsnelheid: 14.000 t/min Afstand spindelcentrum tot bovenzijde pallet: 80-640 mm Afstand spindelneus tot midden pallet: 100-730 mm Gereedschapsmagazijn: 60 posities Gereedschapswisseltijd: 0,9 s Gereedschaphouder: BT 40 Pallets Palletafmetingen: 400x400 mm Aantal pallets: 2 Paletwisseltijd: 6 s Voedingen Voedingssnelheid X-as: 50.000 mm/min Voedingssnelheid Y-as: 50.000 mm/min Voedingssnelheid Z-as: 50.000 mm/min Werktafel Tafelbreedte: 400 mm Tafellengte: 400 mm Tafellast: 400 kg MACHINEDETAILS Besturingsmodel: MSX-701IV Vermogensopname: 32,8 kVA Afmetingen & Gewicht Afmetingen (L x B x H): 4.000 x 2.400 x 2.600 mm Totaalgewicht: 9.800 kg Bedrijfsuren Inschakeluren: 46.259 u Bedrijfsuren: 26.725 u Bewerkingsuren: 17.691 u

Toestand: gebruikt, Bouwjaar: 2007, Draaidiameter 300 mm Draaidiameter over bed 430 mm Draaidiameter over support 300 mm Besturing SIEMENS, SINUMERIK 840 D X-as verplaatsing 160 mm Z-as verplaatsing 510 mm Maximale werkstuklengte 480 mm Hoofdas doorlaat 53 mm Hoofdaspindelsnelheid 0 - 7000 tpm Spindelkop DIN 55026 A2-5 Draaimoment op de spil 100 Nm Hoofaandrijfmotor 15 kW Tegenspil doorlaat 53 mm Tegenspilsnelheid 0 - 7000 tpm Spindelkop DIN 55026 A2-5 Draaimoment op de tegenspil 100 Nm Tegenspilmotor 15 kW C-as resolutie 0,001 ° C-as snelloop 1000 tpm Gereedschaprevolver 1 x 12 stations Nwedpfx Aewx R Rkjdkoc Aantal aangedreven gereedschapsposities 12 Gereedschapopname cilindrische schacht (DIN 69880) VDI 25 Toerental aangedreven gereedschap 0 - 8000 tpm Draaimoment 16 Nm Vermogen 4 kW Voedingskracht X/Z-as 4000 / 6000 N Snelloop X-as 24 m/min Snelloop Z-as 30 m/min Totaal benodigd elektrisch vermogen 38 kVA Machinegewicht ca. 4 ton Afmetingen machine L x B x H 2,65 x 1,84 x 2,32 m Toebehoren: spantanghouder 173 E op hoofdspil, spantanghouder 163 E op tegenspil, staafaanvoermagazijn merk FMB, type turbo 3-36/3200 A, bouwjaar 2018, voor stafdiameter tot 36 mm en staflengte tot 3200 mm; diverse gereedschaphouders voor de revolver (geen aangedreven), koelmiddelinstallatie

Toestand: gebruikt, Bouwjaar: 2007, x-reis 560 mm y-reis 560 mm z-reis 630 mm MSX 701 III MAPPS-besturing Maximaal. snelheid 14.000 tpm Aandrijfvermogen - hoofdspil 18,5 / 11 kW Maximaal. koppel 120 Nm Gereedschapshouder MAS BT 40 Afstand van spindelmidden tot tafel 80 - 640 mm Afstand tussen spindelneus en tafelmidden 100 - 730 mm Aantal pallets 2 Palletformaat 400 x 400 mm maximaal werkstukgewicht 400 kg maximaal werkstukdiameter 630 mm maximaal werkstukhoogte 900 mm Nsdpfx Adowbi Adjkewc Palletwisseltijd 6,0 sec B-as 0,001 ° Aantal gereedschapsposities 60 pos. Gereedschapshouder MAS BT 40 maximaal gereedschapsdiameter 70 / (140) mm maximaal gereedschapslengte 400 mm maximaal gereedschapsgewicht 8,0 kg Snelle doorgang (X / Y / Z) 50 m/min Voedingssnelheid 0 - 50.000 mm/min Jog-voedingssnelheid 0 - 1.260 mm/min Totaal benodigd vermogen 35 kVA Gewicht van de machine ca. 9,8 ton Benodigde ruimte: ca. 5,5 x 3,5 x 2,8 m CNC-bewerkingscentrum horizontaal MORI SEIKI - NH 4000 DCG - Palletwisselaar - Controleopties Programma opnieuw starten, cilindrische en spiraalinterpolatie Hogesnelheidsfreescycli, eiland- en pocketfreescycli

Bouwjaar: 2007, Toestand: gebruikt, machine-/voertuignummer: 46650051, Horizontaal bewerkingscentrum met multipallet+B39 NIIGATA SPN 501-P8 FANUC 18I-MB Accessoires: Spaantransportband Hoge druk koelsysteem door de spindel Njdpfxegay Evj Adkswc de spillijn
