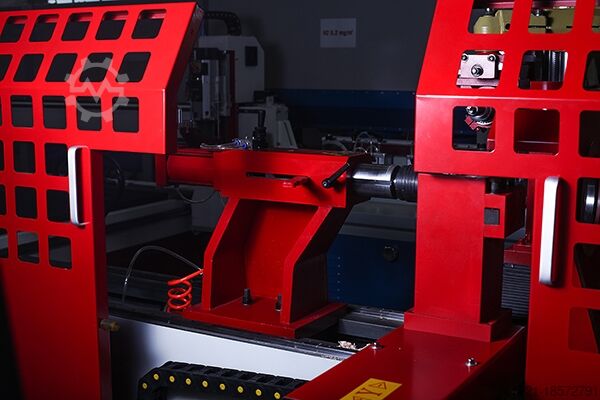

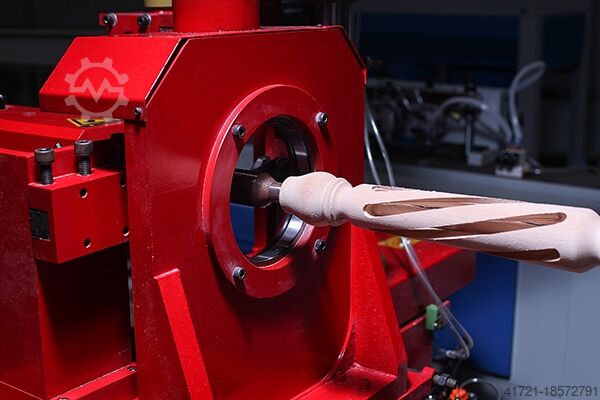

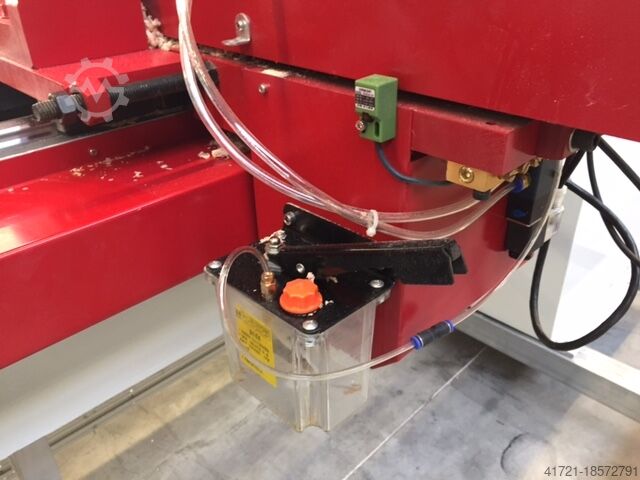

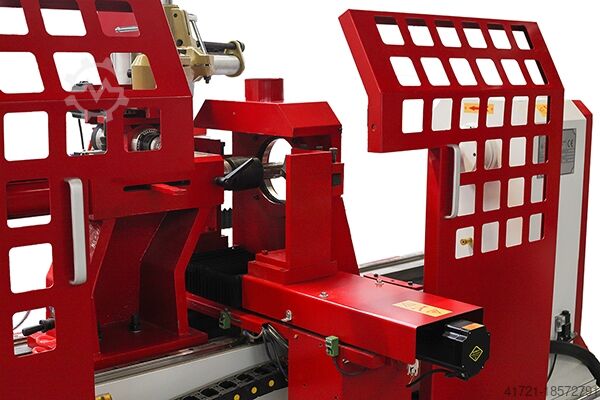

CNC kopieer draaibank

WINTER CKD 1500-400

Toestand: nieuw, Bouwjaar: 2025, Afmetingen (lengte/breedte/hoogte): 2700 x 1400 x 1650 mm Gewicht: 1800 kg Totaal benodigd vermogen: 8 kW CNC-kopieerdraaibank Rotary + Flat CKD-1500 400 ATC - Centerafstand: 1500 mm - Centerhoogte: 400 mm - Max. bewerkingsdiameter: Ø 400 mm - Spilmotorvermogen: 5,5 kW - Stappenmotor: 2,2 kW - Graveerspindel: 580 W - Spanning: 400 V / 50 Hz - Spiltoerental: 0 - 3500 tpm - Aantal gestuurde assen: 3 - Automatische gereedschapswisselaar, 3-voudig - Gereedschapswisseltijden: bij 90° 2,0 seconden; bij 180° 2,5 seconden; bij 270° 3,0 seconden - Werkingssnelheid: 3500 mm/minuut (Voorbeeld: 5 cm x 90 cm trapleuning, 1,2 minuut per stuk) - Geleiders: Lineaire geleiders en kogelomloopspindel - Besturing: WEIHONG PM 53B5 - Pneumatische werkstukspanning - Freesspindel voor vlakgravure - Persluchtaansluiting: 6 bar - Kleur-LCD-display 12" met toetsenbord - Inclusief PC - Inclusief CAD-software NC Studio, CAM-software Cosen - Zwaar machineframe van staal-gietijzeren constructie - Inclusief 2 stuks V-vorm staal - Inclusief 10 stuks graveermessen - Inclusief 1 stuk twisting mes - Inclusief 1 stuk grooving mes Gsdpfx Asv A Ht Rjdnsua - Inclusief 4-klauwplaat Ø 160 mm - Inclusief 1 binnenboormes - Inclusief 1 snijmes - Afmetingen: L=2700, B=1400, H=1650 mm - Nettogewicht: 1800 kg

Toestand: gereviseerd (gebruikt), Bouwjaar: 2024, Fabrikant: Elumatec Type SA/ SAS 142 Revisie jaar: 2024 Zaagblad max. hardmetaal: 500 mm Aandrijfvermogen zaagmotor: 4 KW Toerental zaagmotor: 2800 min-1 Zaagsnelheid zaagblad 500 mm: 4400 m/min Zaaghoogtecontrole: traploos, volledig elektronisch Werkbereik vierkant 90° max.: 130 x 130 mm Werkbereik vlak: 90° max.: 190 x 130 mm Guodsuiy Nyspfx Adnoa Werkbereik rond: 90° max.:150 mm Pneumatische toevoerlengte: 5-560, 10-1120 mm Persluchtaansluiting, ter plaatse 6 bar Gewicht (zaag) ca.: 800 kg Afmetingen LxBxH (zaag)ongeveer:2900mm x 1400mm x 1500mm Installatiegebied LxB: 2900mm x 1400mm Aanvullende beschrijving Elumatec SA/ SAS 142 4KW Retrofit Elumatec SA 142 4KW Retrofit Volautomatische zaagmachine voor non-ferrometalen en kunststof Na voltooiing van de retrofit is de machine in perfecte staat, zowel technisch als visueel. Op verzoek van de klant wordt de machine in ons bedrijf gereviseerd. Onder andere de volgende punten vernieuwd: - Ombouw naar Siemens S7 PLC besturing - Ombouw naar Siemens HMI bedieningspaneel - Nieuwe elektrische componenten - Nieuwe pneumatische leidingen - Onderhoud of vervanging van alle pneumatische cilinders en ventielterminals - Onderhoud van minimaal smeersysteem - Vervanging van algemene slijtageonderdelen - Revisie van de cabine Garantie: Tenzij anders overeengekomen, geven wij 6 maanden garantie op alle onderdelen die door ons gereviseerd of vervangen zijn. Arbeidsloon en slijtageonderdelen zijn uitgesloten van de garantie. Optioneel: - Uitbreiding van het zaagoppervlak tot vlak 90° max.: 300 x 120 mm - Splijtverlenging (voor een hoogwaardig zaagoppervlak zonder terugloopsporen) - Servogestuurde materiaaltoevoer - Zaagbladinvoer Servogestuurd - Massa kleminrichting Invoer bankschroef - Levering en installatie bij u op locatie - Training van uw medewerkers

Bouwjaar: 1992, Toestand: gebruikt, Schuurhoogte 50 mm Schuurbreedte 120 mm Diameter schuurschijf 600 mm Totaal benodigd vermogen 85 kW Machinegewicht ca. 9500 kg D I S K U S CNC-gestuurde, verticale, dubbelzijdige schuurmachine met roterende werkstukaanvoer en IONIC meetregeling. Type DDS 600 III PRM - CNC Fabricagejaar 1992 # 7924 _____ Diameter slijpschijf 600 x 150 x 75 mm hoog per stuk Werkstukgegevens: Schuurhoogte ca. 1,5 - 50 mm Schuurbreedte ca. 20 - 120 mm Verticale asverstelling, ca. 150 mm per stuk Invoer slijpschijf via CNC 0,0001 mm Werkstuktransportsysteem Aanvoersnelheid stfl. 40 - 235 mm/sec. Snelheid schuurschijven (30 m/s) 191-955 tpm per stuk Slijpspindel - aandrijving traploos 37 kW per stuk Totale aandrijving ca. 85 kW/ 380 V/ 50 Hz Gewicht ca. 9.500 kg Accessoires / speciale uitrusting - SIEMENS CNC-besturing SINUMERIK 810 G met scherm, voor 4 assen (boven- en onderinvoer, dresser en werkstukrotatie), directe invoer van alle slijpgegevens en in combinatie met een - IONIC - meetbesturing nr. 17 A met 2 sensoren voor het scannen van de werkstukken na de schuurgang wordt de overeenkomstige toevoer van de schuurschijven geactiveerd resultaten op de monitor voor statistieken, werkstuktelling, enz. tellen, enz. - Digitale weergave van het vermogen (ampère) van de aandrijfmotoren en de slijpschijfsnelheid toerental van de slijpschijven - Portaalontwerp als stabielere versie voor preciezere schuurresultaten - Roterend werkstuktransport met continue snelheidsregeling Snelheidsregeling als 4. as, - Positieregelaar voor bewaking van de positiehoogte van de onderste slijpschijf slijpschijf - 2 verstelbare werkstukhouders in de invoer en uitvoer met hoogtebewaking hoogtebewaking, eenvoudige stapelinrichting voor onbewerkte werkstukken en met uitvoer van de afgewerkte werkstukken via een transportband. van de afgewerkte werkstukken via een transportband - Halve zijdelingse slijpschijfopspaninrichting met met voorprogrammeerbaar bewerkingsproces, in de besturing geïntegreerd als CNC-as met veiligheidsuitschakeling. - Grote aparte schakelkast, automatische centrale smering, complex pneumatisch systeem - Grote koelvloeistofeenheid van PROMATEC (F) met filterinrichting en magnetische afscheider - Diverse slijpschijven, flenzen, diverse tafelsegmenten, transportschijven, groot dampafzuigsysteem, enz. Guodpfot Hw Naex Adnsa Deze machine is bijzonder geschikt voor het gelijktijdig vlak-parallel schuren van werkstukken slijpen van werkstukken in grote series, zoals gestanste onderdelen, zuigerveren, hydraulische onderdelen, enz, hydraulische onderdelen, enz. Staat : goed tot zeer goed - binnenkort klaar voor demonstratie Levering : uit voorraad - zoals geïnspecteerd Betaling : strikt netto - na ontvangst factuur Dit is een zeer zeldzame kans qua staat en prijs. prijs. Indien u een andere slijpmachine nodig heeft - vooral van het merk DISKUS vragen wij uw aanvraag.

Toestand: goed (gebruikt), rondslijpmachine Gsdpfx Adstrgndjnoua

Toestand: nieuw, plaatdikte 1,6 mm 4 t lemmetlengte 156 mm hoek instelbaar van - tot fest Grad tafeloppervlak 450m x 305 mm benodigd totaal vermogen Handbetrieb kW Guodpfx Adoftd Uasnea gewicht van de machine ca. 95 Kg Afmetingen (LxBxH) 530 x 380 x 480 mm

Toestand: gebruikt, Bouwjaar: 1998, Achter diameter 90 mm Slag 490 mm uitsteeksel 400 mm Totaal benodigd vermogen 10 kW Machinegewicht ca. 3.500 kg Benodigde ruimte ca. m K A D I A Verticale hoonmachine Type VZH 90 / 450 F Bouwjaar 1998 Serie nr. 50 / 1790 _____ max. hoon diameter 10 - 90 mm max. hoondek 30 - 450 mm max. spindelslag 490 mm Spindelprojectie 400 mm Montagehoogte onder spindelneus ca. 1.200 mm Tafelafmetingen ca. 400 x 600 mm Max. werkstukdiameter ca. 700 mm Spiltoerental traploos 160 - 830 tpm Guodjt Hw T Sepfx Adnoa Slagsnelheid traploos instelbaar 25 mm/min. Spindelaandrijving 4,5 kW Totale aandrijving 10 kW - 400 V - 50 Hz Gewicht ca. 3.500 kg Totale hoogte van de machine ca. 4.000/3.300 mm Accessoires / speciale uitrusting - Machine uitgerust met een SIEMENS S 5 / Unipos 4.0 PLC-besturingssysteem voor het invoeren van alle belangrijke hoonparameters zoals gereedschapssnelheid, slaglengte, expansie, hoontijd, foutmeldingen, enz, expansie, hoontijd, foutmeldingen, enz. - met een vaste tafel van 600 x 400 mm - Automatische uitschakeling na een specifieke en instelbare tijd met aansluitende spindelterugloop - Automatische gemotoriseerde uitbreiding van het hoongereedschap via elektrische/mechanische toevoerkop ESZ 90/1 D aanvoerkop - gescheiden hydraulica, centrale smering, werkstukkleminrichting op de tafel - Momenteel geen geschikt koelmiddel, geen hoongereedschap. Conditie : goed tot zeer goed - klaar voor demonstratie Levering : uit voorraad - zoals hier te zien Betaling : strikt netto - na ontvangst factuur

Toestand: gebruikt, Bouwjaar: 1988, Spitspuntafstand: 1200 mm Toerental A) 70 - 380 omw/min Toerental B) 380 - 2000 omw/min Gewicht: 2,2 t Draaibank +++++ Let op: de machine is gedemonteerd en laadklaar. Om deze reden is een demonstratie onder stroom of het maken van een video niet mogelijk. Onze advertentie bevat de meest informatieve foto's van de best mogelijke kwaliteit. Het is helaas niet mogelijk om extra foto's toe te sturen. Gsdpfx Aok Sat Dsdnjua +++++

Toestand: gebruikt, Bouwjaar: 2000, Schuurdiameter 360 mm Schuurlengte 1600 mm Hoogte midden 180 mm Binnendiameter 0 mm Slijpdiepte 0 mm Orbitale diameter 0 mm Totaal benodigd vermogen 40 kW Machinegewicht ca. 10000 kg Benodigde ruimte ca. m C A R S T S Universele " CNC " - uitwendige rondslijpmachine, inwendige slijpmachine en vlakslijpmachine met polygoon-, veelhoek-, veelhoek- en draadslijpmogelijkheid Gsdpfet Hw Rdjx Adnjua BWO CNC-besturing type 900 C, type K 51 - 1500 bouwjaar 2000 serienr. 99 033 _____ Centreerhoogte 180 mm Centreerbreedte / slijplengte 1.700/1.600 mm Max. werkstukgewicht tussen de centers 250 kg Extern schuren: Slijpdiameter ca. 5 - 360 mm Afmetingen slijpschijf: diam. x breedte x asgat 500 x 100 x 127 mm Slijpspindelsnelheden (35 m/s / 50 m/s) 1.900 / 2.200 tpm Aandrijfvermogen buiten/vlak/binnen 7,5 / 7,5 /4,0 kW Slijpkop 3 posities Zwenkbereik B-as 240 / 17,5 ° X-as / aanvoerslede Wg 360 mm Slijpslede invoer 0,001 - 125 mm/min/ Werkstukkop Toerental traploos 1 - 1.000 tpm C-as Spilhouder / Boor 24 mm MK 4 Tafelsnelheid (Z-as) 0,01 - 10 m/min Totale aandrijving 40 kW -400 V -50 Hz Gewicht ca. 10.000 kg Accessoires / speciale uitrusting: Universele CNC rondslijpmachine voor bijna alle slijpwerkzaamheden vooral ook voor niet-cirkelvormig slijpen / excentrisch / nokvorm slijpen en polygoon slijpen en ook voor vlakslijpen op meerdere kanten en zelfs draadslijpen met slijpprofielen mogelijk. Vrij programmeerbare BWO CNC-besturing met een groot aantal subprogramma's en eenvoudige parameterinvoer. Slijpen van meerdere diameters in één opspanning mogelijk. - B-as met drie slijpspindels, waarvan één met MOVOMATIC tastsysteem - pneumatische MOVOMATIC-diametermeetkop CR 60 voor montage op de slijptafel slijptafel, besturingseenheid type ES 400, - MPM-slijpwiel balanceerinrichting, rechte dressor met diamantvlies op tafel tafel gemonteerd op tafel, aangedreven diamantschijfdresser, - pneumatisch verstelbare werkstukkop, hydraulische achteraanslag met verstelbare spil, - diverse andere accessoires, maar zonder koelvloeistofvoorziening Staat : goed tot zeer goed - klaar voor demonstratie onder stroom, Ideale machine voor spindelbouw enz. Levering : af voorraad hier - zoals bekeken Betaling : strikt netto - na ontvangst factuur

Bouwjaar: 2000, Toestand: uitstekend (gebruikt), Doorgangsbreedte: 170 mm Gedpjp E Eglofx Adnjua Snelheid: ongeveer 25 m/min Werkrichting: willekeurig Diameter werkrol: 120 mm Baallengte: 150 mm Back-up rollen: Back-up blok/ketting

Bouwjaar: 1980, Toestand: goed (gebruikt), Een gebruikte zeer goed geconserveerde cyclusgestuurde draaibank van Weisser Heilbronn met SIEMENS besturing. hartafstand 2000 mm center hoogte 295 mm Zwenk over bed 600 mm Zwenk over dwarsslede 260 mm Zwenk diameter in de bocht 800 mm Totale lengte van de zwengel 375 mm Breedte bed 450 mm Verplaatsing in vlakke richting X-as 350 mm Verplaatsing in lengterichting Z-as 1850 mm Spilneus DIN 55022 grootte 8 Spiltoerental getal 18 14 - 1400 omw/min spilboring 71,5 mm Diameter voorste lager 110 mm aanzetbereik 0,01 - 40,95 mm/omw ijlgang 8 m/min Gelijkstroomaandrijving 15 kW 400V 50Hz Max. toelaatbaar draaimoment aan de spindel 2500 Nm Spilas 80 mm pendelslag 250 mm binnenconus MK 5 Lengte x breedte x hoogte Gewicht van de machine 5500 kg Accessoires Laadklep Pneumatische drieklauw klauwplaat met verwisselbare bekken 315mm Snelwisselhouder "MULTIFIX "voor de middenmaat "C Viervoudige revolver achter het center Guodpfxegyy I Ae Adnsa Gereedschapshouder Koelvloeistof apparaat Pneumatische steun Technische gegevens en afmetingen: Fouten voorbehouden. Videoconferentie via whatsapp mogelijk op afspraak
