CNC-draaibank met Y-as

Gildemeister CTX 420 Linear

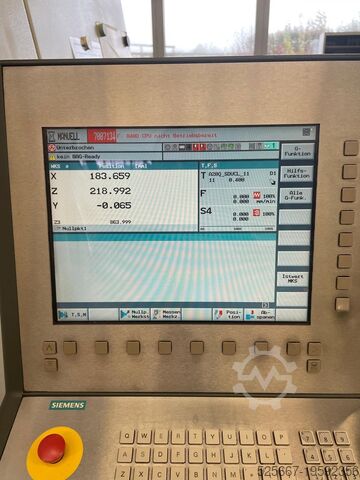

Toestand: gebruikt, Bouwjaar: 2003, Draaidiameter 324 mm Draailengte 600 mm Besturing: 840D shop turn Revolverkop: 12 posities Draaidiameter boven bed: 680 mm Traploze spilsnelheden: 0 - 5000 tpm Draaidiameter boven dwarsslede: 565 mm Spilboring: 79 mm Aandrijfvermogen – werkstuk: 25 kW X-as: 260 mm Y-as: +/- 40 mm Z-as: 635 mm Snelle verplaatsing: 60/15/45 m/min Gereedschapsdraaisnelheid: 4500 tpm Totale stroombehoefte: 50 KVA Machinegewicht ca. 6,5 t Benodigde ruimte ca. 4,5 x 2,4 x 2,1 m De machine is uitgerust met aangedreven gereedschappen, C-as en Y-as! Besturing: Siemens 840 D Shop Turn. Machine is uitgerust met een losse kop en krachtklauwplaat. Lredpfxsyi Hpio Ag Dsh

Toestand: gebruikt, Bouwjaar: 2002, Technische details: Draaidiameter: 475 mm Draailengte: 1500 mm Besturing: HEIDENHAIN MANUAL PLUS 4110 Draaidiameter over support: 260 mm Toerental: 3000 omw/min Revolverkop: 12 posities Spilboring: 78 mm Pinolslag: 120 mm Machinegewicht ca.: 3,1 ton Benodigd vloeroppervlak ca.: 3,2 x 2 x 1,9 m Lodpjxhqqmjfx Ag Djrh Cycledraaibank, 12-voudige SAUTER revolverkop, VDI 30, Zeer veel toebehoren (zie foto's) Mechanische urenteller ca.: 4700 uur

Toestand: gebruikt, Bouwjaar: 2007, Heidenhain Plus IT besturing Draaidiameter: 324 mm Draailengte: 600 mm Max. draaischijfdiameter: 680 mm Draaischijfdiameter boven X-geleiding: 565 mm Klawplaten-diameter: 200 mm Spil diameter in voorlager: 120 mm Spilboring: 79 mm Toerental spil: 4.000 omw/min Aandrijvingsvermogen: 33/47 kW Koppel: 375/530 Nm Aantal gereedschapsposities: 12 posities Gereedschapopname: VDI 40 Bedrijfsuren: 25.318 u Spiluren: 9.392 u Volgens onze beoordeling bevindt de machine zich in een goede gebruikte staat en kan deze na afspraak onder spanning worden bezichtigd. Technische kenmerken & accessoires: - C-as - Gereedschapsaandrijving Lsdpfjyg Ramex Ag Djrh - Deels holle spaninrichting - Spaanafvoer - Meeloper - Gereedschapsmeet-systeem - Pakket voor stafbewerking - Kortstaf-aanvoermagazijn: LNS Quickload Servo 3 Accessoires, afgebeelde gereedschappen en spanelementen maken alleen deel uit van de levering als dit in de extra informatie uitdrukkelijk is vermeld. Wijzigingen en vergissingen in technische gegevens en informatie, evenals tussentijdse verkoop, voorbehouden!

Toestand: goed (gebruikt), Bouwjaar: 2007, De machine verkeert in zeer goede staat. Het PROMOT laad- en losstation is niet inbegrepen in de levering. Lredexf Iamjpfx Ag Djh Diverse gereedschappen / accessoires van de machine zijn aanwezig. Technische gegevens van de machine: zie de laatste twee afbeeldingen.

Toestand: gebruikt, Bouwjaar: 2013, controllerfabrikant: Siemens, controller model: 840Dsl, Beschrijving: Hoofdas: Technologie: Motorspindel Toerental: 5.000 tpm Vermogen (max.): 29 kW Koppel (max.): 250 Nm Staafdoorlaat: 65 mm Werkstukopspanning: Spantangklauwplaat, Hainbuch Spanntop nova Kombi Axzug Gr. 65 Tegenas: Technologie: Motorspindel Toerental: 7.000 tpm Vermogen (max.): 22 kW Koppel (max.): 130 Nm Werkstukopspanning: 3-klauwplaat, SMW Autoblok KNCS-N-225-66 Uitwerper: Pneumatisch Z-slag: 750 mm Gereedschapdrager I (X/Y/Z): Technologie: Revolverkop met 12 stations Gereedschaphouder: VDI30 Aandrijving gereedschap: 4.000 tpm, 6,7 kW, 25 Nm Verplaatsing X/Y/Z: 270/100/750 mm Snelgang X/Y/Z: 24/10/30 m/min Gereedschapdrager II (X/Z): Ledpfxsw Tg Ade Ag Dorh Technologie: Revolverkop met 12 stations Gereedschaphouder: VDI30 Aandrijving gereedschap: 4.000 tpm, 6,7 kW, 25 Nm Verplaatsing X/Z: 205/750 mm Snelgang X/Z: 24/30 m/min Uitrusting/toebehoren: Spaanafvoer: Spaantransporteur Koelmiddelvoorziening: IKZ-pompen met hoge druk, 14 bar Ruwemateriaalaanvoer: Kortstaaflader, EMCO LM 1200 Afvoer gereed product: Werkstukafvoerinrichting (pneumatisch) met transportband Olie-nevelafzuiging: Mechanische afscheider, merk Absolent Gereedschaphouders: Diverse vaste en aangedreven houders Overige uitrusting: Spindelkoelunit

Toestand: werkplaatsgereviseerd (gebruikt), Bouwjaar: 2006, CNC draaibank GILDEMEISTER CTX 420 linear Lrjdpfx Agjxzt Dce Doh Met Siemens 840 D powerline besturing Bouwjaar: 2006 Max. draaibare diameter: 324 mm Max. draaibare lengte: 600 mm Max. zwenkdiameter: 680 mm Spilboring: 79 mm Max. spiltoerental: 4500 omw/min Met de volgende toebehoren: Schuifbescherming met binnenverlichting 12-positie revolverkop met 12 aangedreven stations Y-as, C-as Gereedschap-meetsysteem Werkstuk-afhaalinrichting 3-klauw hydraulisch klauwplaat Ø 210 mm met voetschakelaar Hydraulisch spantangspansysteem van Hainbuch IRCO Breuning RBK 10012 stafaanvoer Signaallamp Taillepin met pen Spaanafvoer Olie-nevelafzuiging Koelvloeistofinstallatie met interne koeling en bandfilter Gebruikershandleidingen

Toestand: gebruikt, Bouwjaar: 2007, Technische details: Draaidiameter: 325 mm Draailengte: 600 mm Totaal benodigd vermogen: 35 kW Spindelmotor: 25 kW Spiltoerentallen: 5000 tpm Gereedschapsnelheden: 4500 tpm Snelle verplaatsing X-as: 60 m/min diverse gereedschapshouders: VDI 40 Snelle verplaatsing Z-as: 45 m/min Machinegewicht ca.: 6,5 t Benodigde ruimte ca.: 3,5 x 2,5 x 2,1 m Machine met Siemens 840 D met Shopturn - C- en Y-as, aangedreven gereedschappen - Staaflader IRCO ILS-RBK - Koelsysteem met IKZ - Gedeeltelijk holle kleminrichting - Olienevelafscheider - Tegenspindel - Onderdelenvanger * Lodjvgb Epepfx Ag Djrh

Toestand: zo goed als nieuw (tentoonstellingsmachine), Bouwjaar: 2023, Functionaliteit: volledig functioneel, Numeriek gestuurde bewerkingscentra WINLINE WINLINE is een modern en innovatief bewerkingscentrum, speciaal gericht op de productie van houten raam- en deurcomponenten. WINLINE voert de volledige werkcyclus uit, inclusief het laden/ontladen en het positioneren van de onderdelen voor elke benodigde bewerking, onder directe controle van de NC. Dit nieuwe niveau van geïntegreerde automatisering maakt een maximale precisie mogelijk. De machine is een echte "eenmansfabriek": aangestuurd door één operator, voert het volledige proces op elk onderdeel uit zonder dat er een tweede bewerking nodig is, van afgekante, geschaafde onderdelen tot afgewerkte onderdelen die klaar zijn voor montage en verven. Het geeft de operator ook de tijd om verdere bewerkingen met betrekking tot de constructie van een raam uit te voeren: het vormen, het op maat maken, het monteren van de elementen op de klemmachine, het monteren van het beslag, het monteren van het glas, enz. WINLINE kan elk soort raamcomponent produceren, met elk type verbinding (negatief profiel en deuvels, mechanische bevestiging, open pennen, gesloten pennen...). De machine kan in elk afzonderlijk geval de hoogst haalbare productiviteit bereiken. De vergrendelingsmechanismen zijn ontworpen om de stabiliteit van de onderdelen en de hoogste precisie te garanderen, een constante oppervlaktekwaliteit te garanderen bij elke bewerking en alle soorten krassen en wrijvingsslijtage op afgewerkte onderdelen te elimineren, die in traditionele systemen kunnen worden veroorzaakt door wrijving en schuiven van de onderdelen op het hanteringsapparaat. Lrjdewnx Agspfx Ag Djh De WINLINE-bedieningsgroepen zijn ontworpen voor zware bewerkingen met een hoge betrouwbaarheid. De machine kan volledig worden geïntegreerd met elk CAD/CAM-systeem, waardoor een directe overdracht mogelijk is "van het project rechtstreeks naar de uitvoering en productie". De basismachine omvat: Mobiele portaalconstructie en dubbele Y-as met onafhankelijke wagens Bewerkingsmachine voor laden, lossen en wisselen van klemmen Automatisch smeersysteem Multizonesysteem Automatische verplaatsing van paneelsteunen Transportband voor het verwijderen van spanen en snijresten Numerieke besturing PC-desktop met 3D-videokaart en LCD-scherm Geconditioneerde elektrische apparatuur Documentatie Onderhoudsapparatuur Afstandsbediening Industrie 4.0 - Integratie met fabriekssystemen

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2008, bedrijfsturen: 20.130 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: 02260008351, draailengte: 600 mm, draaidoorsnede: 324 mm, verplaatsingsafstand X-as: 185 mm, verplaatsing Y-as: 40 mm, verplaatsingsafstand Z-as: 620 mm, Geen minimumprijs - gegarandeerde verkoop aan het hoogste bod! De betalingsdeadline voor de machine is 20-11-2025! Het uitbrengen van een bod verplicht tot tijdige afhaling tussen 01-12-2025 en 05-12-2025! TECHNISCHE GEGEVENS Draailengte: 600 mm Draaidiameter: 324 mm Verplaatsing X-as: 185 mm Verplaatsing Y-as: 40 mm Verplaatsing Z-as: 620 mm Snelverplaatsing X-as: 4 m/min Snelverplaatsing Y-as: 7 m/min Snelverplaatsing Z-as: 7 m/min Spilboring: 72 mm Max. spilsnelheid: 5.000 tpm Staafdoorvoer: 45 mm Max. tegenspilsnelheid: 7.000 tpm Tegenspildoorgang: 57 mm Aantal posities gereedschapsmagazijn: 12 Gereedschapopname: VDI 40 Vermogen aangedreven gereedschap: 12 kW Koppel: 10,5 Nm Toerental: 4.500 tpm MACHINEDETAILS Besturingsmodel: HEIDENHAIN iTNC 530 Afmetingen & Gewicht Afmetingen (L x B x H): 4.890 x 2.460 x 2.080 mm Totaalgewicht: 6.500 kg Bedrijfsuren Spiluren: 20.130 u Inschakeltijd: 50.305 u Lsdpfxoxm Sxis Ag Djrh UITRUSTING Documentatie/handleiding 12 aangedreven gereedschappen Gereedschapspakket Bandfilterinstallatie Staafaanvoer MKE HL 12 PN, bouwjaar 2008

Toestand: uitstekend (gebruikt), Bouwjaar: 2004, Functionaliteit: volledig functioneel, Hallo, Ik bied een CNC-draaibank van het gerenommeerde merk DMG GILDEMEISTER CTX 420 Linear V4 aan, uitgerust met C- en Y-as en aangedreven gereedschappen. De machine verkeert in uitstekende technische en visuele staat. _ Type: CNC-draaibank Fabrikant: DMG GILDEMEISTER Model: CTX 420 V4 Linear Besturing: HEIDENHAIN 4290 + DIN PLUS-overlay voor programmavoorbereiding Land van productie: Duitsland Bouwjaar: 2004 _ Machine specificaties: - Revolver: 12 gereedschapsposities, VDI 40 opnames (alle stations aangedreven) - Max. toerental: 5.000 rpm - C-as - Y-as - Aangedreven gereedschappen - Max. draailengte Z-as: 635 mm - Max. draaidiameter X-as: 325 mm - Klauwplaat op spindel: BERG Ø200 mm - Max. stangdiameter: Ø66 mm - Koelsysteem - Hydraulische bril, programmeerbaar - Spanentransporteur - Spindelmotorvermogen: 21 kW - Staafaanvoer LNS - Technische documentatie (DTR) - Machinegewicht: 6 ton _ WAAROM DE MACHINES VAN PPM KOPEN? - Wij beschikken over eigen service – zowel op locatie als mobiel - Meer dan 700 DMG-machines reeds verkocht - Mogelijkheid tot installatie bij de klant - Operatortraining en levering van de machine bij de klant inbegrepen in de prijs - Al onze machines zijn professioneel geïnspecteerd en klaar voor gebruik - Aankoop via financiering (termijnen) en leasing mogelijk. Lrjdpfx Agsxcupcj Doh

Toestand: goed (gebruikt), Functionaliteit: volledig functioneel, Gebruikte Kellenberger rondslijpmachine te koop in zeer goede staat. Prijs sterk verlaagd !!!!! Ledpfew Dzbdex Ag Djrh

Toestand: gebruikt, Bouwjaar: 2004, Draaidiameter max. 560 mm Draailengte 600 mm Besturing 840D Powerline Siemens Lrjdpfx Agowmf Tpe Doh Draaidiameter over bed 680 mm Zwenkdiameter over dwarsslede 565 mm Hartafstand 620 mm Toerentalbereik - hoofdspil 20 - 5.000 min/-1 Aandrijfvermogen - hoofdspil 25 / 37 kW Maximaal. koppel 390 Nm Spilneus 170H5 Spindellager diameter 120 mm bruikbare staafdiameter 65 mm maximaal klauwplaatdiameter 250 mm C-as 0,025° / 360 ° Toerentalbereik - tegenspil 20 - 7.000 min/-1 Aandrijfvermogen - tegenspil 25 / 33 kW Maximaal. koppel 213 Nm Spindellager diameter 90 mm Spilboring 57 mm Spilneus 140H5 C-as 0,025° / 360 ° Aantal gereedschapsposities 12 pos. Aantal aangedreven gereedschapsstations 12 pos. Snelheidsbereik - aangedreven gereedschap max. 4.500 min-1 Aandrijfvermogen - aangedreven gereedschap 12,2 kW Gereedschapshouder VDI 40 DIN 69880 Gereedschapsschacht 40 mm x-as 185 mm y-as 80 mm z-as 620 mm Snelle doorgang X: 60 m/min Snelle doorgang Y: 15 m/min Snelle doorgang Z: 45 m/min Totaal benodigd vermogen 50 kVA Gewicht van de machine ca. 7 ton Benodigde ruimte: ca. 6,0 x 3,0 x 2,5 m CNC draai- en freescentrum GILDEMEISTER - CTX 420 lineair V6 - Hoofd- en tegenspil - Gereedschapsaandrijving - C-as / Y-as - Gedeeltelijk holle kleminrichting - ShopTurn - Interface - incl. 2x aangedreven gereedschappen - incl. 4x dubbele gereedschapshouders - incl. 4x gereedschapshouders - incl. 83x gereedschap

Toestand: uitstekend (gebruikt), Bouwjaar: 2003, Functionaliteit: volledig functioneel, CNC-draaibank Fabrikant: Gildemeister Type: CTX 420 linear V3 Bouwjaar: 2003 Besturing: Heidenhain Plus IT Draaidiameter over bed: 680 mm Lsdpfxoxc Uq To Ag Derh Draaidiameter over dwarsslede: 565 mm Dwarsverplaatsing: 260 mm Langsverplaatsing: 635 mm Aandrijvingsvermogen (40/100%): 25/37 kW Toerentalbereik: 20–5000 t/min Gewicht ca.: 6500 kg Uitrusting: - Aangedreven gereedschappen: 12 stations - Gereedschapdrager: 12-voudige Sauter revolver VDI 30 - Deelholle spanner - Meenemer - Automatische penverplaatsing - Penopname: Mk 5 - Spanentransporteur - Meetarm - Olienevelafzuiging Wijzigingen voorbehouden.

Toestand: gebruikt, Bouwjaar: 1999, x-reis 2000 mm y-reis 800 mm z-beweging 850 mm Lrjdpfx Agov H Ertj Djh Besturing HEIDENHAIN TNC 360 Totaal benodigd vermogen / kW Gewicht van de machine ca. / T Ruimtebehoefte ca. / M
