CNC draaibank

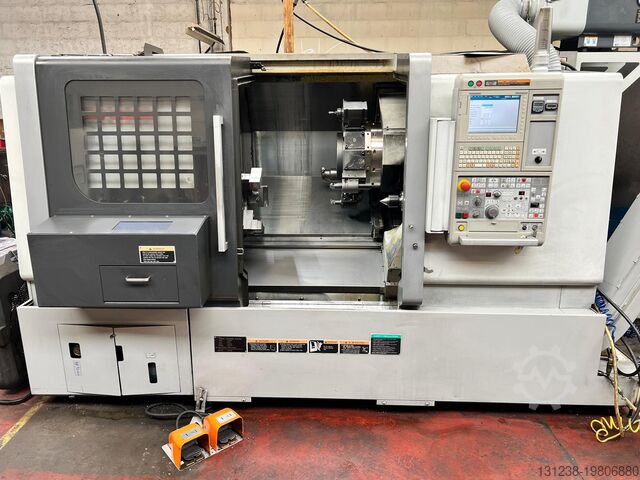

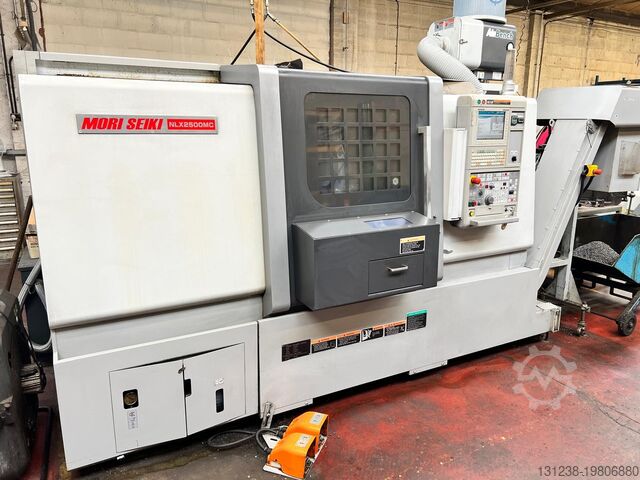

Mori Seiki NLX2500MC Turning Centre (2012)

Toestand: goed (gebruikt), Bouwjaar: 2002, Machine is in goed werkende staat. Fedjxbqnxjpfx Adijpb Getoonde onderdelen worden niet meegeleverd.

Toestand: uitstekend (gebruikt), Bouwjaar: 2008, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 1.500 mm, verplaatsing Y-as: 700 mm, verplaatsingsafstand Z-as: 610 mm, nominaal (schijnbaar) vermogen: 37 kVA, koppel: 236 Nm, controllerfabrikant: Heidenhain iTNC530, controller model: iTNC530, tafelbreedte: 700 mm, tafel lengte: 1.700 mm, tafelbelasting: 700 kg, toerental (max.): 12.000 rpm, totaalgewicht: 9.000 kg, spilsnelheid (max.): 12.000 rpm, spiluren: 16.580 h, spil-motorvermogen: 37 W, aantal spindels: 1, aantal posities in het gereedschapsmagazijn: 48, Uitrusting: documentatie / handleiding, spanenafvoer, Heidenhain iTNC530 3-assig CNC-bewerkingscentrum Slag x 1500 mm Cursus Y 700 mm Z-slag 610 mm Afmetingen tafel: 1700x700mm Fpedpfx Aevz Tyujdiob SK40 gereedschapshouder 48 gereedschapswinkel Snel vooruit 36m/min Tafelbelasting: 700 kg Centrale spindelbewatering 20 bar Spaantransportband zwengel

Toestand: uitstekend (gebruikt), Tuscan LC38 x 3000mm CNC-draaibank Swing Over Bed 970mm Swing Over Cross Slide 420mm Centre Height 490mm Afstand tussen centers 3000mm 12 Station Duplimatic Turret Tailstock Boring Bat Attachment Boring Bar 2 x 3 Point Fixed Steady 1 x Travelling Steady Fsdpfovtw Imex Adispb Fanuc OiTC Control C-as en aangedreven gereedschappen Serienummer LC223806086 Jaar 2010 /10

Toestand: gebruikt, Bouwjaar: 2012, Technische details: Draaidiameter over het bed: 20 mm Spindelspeling: 3-20 mm Draailengte: 250 mm Besturing: FANUC 31 i-A Hoofdspilsnelheid: 10.000 1/min Tegenspilsnelheid: 10.000 1/min Vermogen hoofdspil: 3,7 kW Vermogen tegenspil: 2,2 kW Aantal gereedschappen: 35 Machinegewicht ca.: 3,3 ton Benodigde ruimte ongeveer: 2,11 x 1,2 x 1,89 m CNC langkorrelig draai-/freescentrum met B-as, Besturing: Fanuc 31i-A Bewerkingslengte: max. 250 mm Aantal gestuurde assen: 7 assen en max. 5 assen tegelijkertijd B-as: 0°-130° vrij programmeerbaar Stangcapaciteit: Ø 3 mm tot max. Ø 20 mm Aandrijfvermogen hoofdspil: 3,7 kW Aandrijfvermogen tegenspil: 2,2 kW Snelheid hoofdspil: 10.000 tpm Toerental tegenspil: 10.000 tpm C-as: hoofd- en tegenspil Aantal lineaire dragers: 2 stuks Totaal aantal gereedschappen: 35 Afmetingen (LxBxH) in mm: 2.110×1.200×1.885 Gewicht: 3.300 kg Conversie van lang- naar kortdraaien Stations voor diepgatboren NAKANISHI hogesnelheidsspindel Achterslede met Y-as Dwarsboren achterzijde Fpjdpfjvivx Nox Adisb Spanentransporteur Brandblussysteem FMB staafinvoer Minimag 20, bouwjaar 2012 ca. 7.200 bedrijfsuren *

Toestand: gebruikt, Bouwjaar: 2002, Slijpdiameter 350 mm Slijplengte 1000 mm Middenhoogte 175 mm Ruimtebehoefte ca. 3,6/3,5 meter Foto's van identieke machine met middenhoogte 225 mm Baseren: Kellenberger Kel-Varia UR175-1000 Kelco 120 Slijpkop UR met T1-T2-T3 Basisuitrusting: -T1 500mm slijpschijfdiameter -T2 400mm slijpschijfdiameter -B-as continu variabel, hoge resolutie -Marposs meetinstrument voor gereedschapsmeting -Actieve longitudinale positionering -GAP op T1 en T2 van ELASO contactloos geïntegreerd in de besturingsinterface -Semi-automatische balancering van ELASO geïntegreerd in de besturingsinterface -Staartstuk met handmatige terugtrekking -Werkstukspindel MK5 met korte conusopname DIN 55026 - Interne slijpinrichting met riemaandrijving Opties tegen meerprijs: - nieuwe, uiterst nauwkeurige werkstukkop met koppelaandrijving - Interne slijpinrichting voor hoogfrequente spindels diameter 120 mm -HF binnenslijpspindel Fischer MFM-1224/42/31 D-21 -HF spindel met HSK houder 24.000 tpm met geïntegreerde GAP-sensor. (Levertijd) -CNC-gestuurde C-as -Niet-cirkelvormig slijpen Fpjdsuxfucjpfx Adisb -hydrostatische schroefdraadspindel in x -nieuwe hydrostatische unit met slechts 1 pomp en drukaccumulator dus betere energie-efficiëntie. -Bewaking van het watergehalte in het hydrostatische systeem -Zuig Verdere opties beschikbaar op aanvraag Mechanische revisie: -complete machine gereviseerd volgens Kellenberger meetprotocol -Nieuwe servicevriendelijke cabine -Herschilderen Elektrische revisie: -Nieuwe moderne CNC CILINDRISCHE SLIJPMACHINE besturing met BEMA ronde slijpvlak -Nieuw gebouwde schakelkast -Nieuwe aandrijftechnologie -Vervanging van alle elektrische kabels, Berus drukschakelaars, etc. -Nieuwe absolute glazen schalen in x en z -Nieuwe absolute encoder (B-as) Sturen: De grinding software bestaat uit een basislicentie en verschillende opties die afhankelijk van de uitrusting van de machine. Softwarebasis - Uitwendig en inwendig pendelslijpen - Uitwendig en inwendig dompelslijpen - Uitwendig en inwendig vlakslijpen - Extern en intern vlak slijpen - Uitwendig en inwendig kegelpendelslijpen - Buiten- en binnenradius slijpen, radius geslepen op de schijf - Halfautomatisch pendelslijpen - Werkstuknullen - Nullen van slijpschijven - Het meten van de africhtdiamanten - 2 gevormde diamanten - 1 ruitvormig of dressing rolletje (dressing rolletje vereist) - Vormrol (dressingrol vereist) - 3 platte ladekasten - Correcties - Z-positiemeting (sonde vereist) - GAP-meting (slijpapparaat vereist) OPTIES tegen meerprijs: Softwareprofiel Plunge Grinding: - Buiten- en binnenprofiel dompelslijpen met profielwiel Software voor profielslijpen: - Buiten- en binnenprofiel slijpen met rechte schijf Software voor het slijpen van schroefdraad: - Enkel- en meervoudig startend buiten- en binnendraad slijpen met draad op de schijf getraind. Dressen van enkel- en meergroefswielen. Flankhoek vrij selecteerbaar. Software voor het slijpen van trapeziumvormige schroefdraad: - Extra afwerking van trapeziumdraden mogelijk Uitwendig en inwendig niet-cirkelvormig dompelslijpen: - Uitwendig en inwendig niet-cirkelvormig pendelslijpen Software voor niet-circulair slijpen: Voorwaarde voor niet-cirkelvormig slijpen is de uitrusting van de werkstukas met een hoge-resolutie encoder zodat de as als een C-as kan worden bediend kan zijn. De ongelijke...

Toestand: gebruikt, TECHNISCHE GEGEVENS - Aantal assen : 7 - Aantal spindels : 2 HOOFDSPINDEL - Max. stafdiameter : 25,4 [mm] - Max. bewerkbare lengte : 195 [mm] - Spindelsnelheid : 10.000 [omw/min] - Spindelmotorvermogen : 8,2 [kW] - Minimale resolutie C-as : 0,001 [graden] TEGENSPINDEL - Max. stafdiameter : 25,4 [mm] - Spindelsnelheid : 10.000 [omw/min] - Spindelmotorvermogen : 8,2 [kW] - Minimale resolutie C-as : 0,001 [graden] GEREEDSCHAPHOUDER 1 - Aantal posities : 9 - Aantal aangedreven posities : 4 - Snelheid aangedreven gereedschappen : 5.000 [omw/min] GEREEDSCHAPHOUDER 2 - Aantal posities : 8 TEGENBEWERKING - Aantal posities : 8 - Aantal aangedreven posities : 4 Fpjdpfx Aouha U Hodijb - Snelheid aangedreven gereedschappen : 7.500 [omw/min] ELEKTRISCHE VOEDING - Voedingsspanning : 400 [V] GEWICHT EN AFMETINGEN - Benodigde ruimte : 2.912 x 1.300 [mm] - Machi nehhoogte : 1.720 [mm] - Machinegewicht : 2.400 [kg] MACHINEUREN - Uren onder spanning : 44.140 [uur] - Bedrijfsuren : 28.118 [uur] - Spindeluren : 15.281 [uur] TOEBEHOREN - Besturing : Fanuc 31i-B - 3-kleuren statuslamp - Motorisering van aangedreven gereedschappen op : S11, S51 - Aangedreven geleidebus - Werkstukontname - Werkstuks transportband - Werkstukuitwerper - Spaanafvoerband - Koelmiddeltank : KNOLL KF 200/1200 * met hogedrukpomp - Staafmagazijn : Tornos Robobar SBF 326 - Brandblusinstallatie * NB: Werking niet gegarandeerd. Door een gekwalificeerd bedrijf van de koper te laten controleren.

Toestand: gebruikt, Bouwjaar: 2002, Functionaliteit: volledig functioneel, machine-/voertuignummer: 26956, Specificatie Tafelafmetingen 914 mm x 305 mm X-as verplaatsing 406 mm Y-as verplaatsing 305 mm Z-as verplaatsing 254 mm Spindel BT 40 Spindelsnelheden 0-6000 tpm Spindelmotor 5,6 kW Snelheid 15,2 m/min Gereedschapswisselaarcapaciteit 10 gereedschappen Geschat gewicht 1542 kg   Machine uitgerust met: Fsdpfewkrq Aox Adijpb Haas CNC-besturingssysteem Koelsysteem Verlichting Gesloten afscherming Handmatig

Toestand: gebruikt, Bouwjaar: 2006, x-reis 600 mm y-reis 400 mm z-beweging 400 mm Fpsdpfxsv Az Ucs Adisb bediening MSX 501 Mori Seiki tafelklemvlak 700 x 450 mm max. tafelbelasting 350 kg Aantal T-sleuven 4 T-gleuven - breedte 18 mm T-gleuven - afstand 100 mm snelheid 12.000 tpm Aandrijfvermogen - hoofdspil 18,5 / 15 / 11 kW gereedschapshouder BT 40 Max. koppel 110,5 Nm Diameter van het voorste freesspindellager 70 Snelle doorgang x/y/z 20.000 mm/min voedingssnelheid 1 - 20.000 mm/min Jog-voedingssnelheid 15 stappen / 0 - 1.260 mm/min Aantal plaatsen in het tijdschrift 40 Pos. Max. gereedschapsbreedte 80 mm max. gereedschapsdiameter als het aangrenzende vakje vrij is. 125mm max. gereedschapslengte 250 mm max. gereedschapsgewicht 8 kg Omschakeltijd Spanwijdte - Spanwijdte 2,8 sec Gereedschapwisseltijd 1,0 sec totaal benodigd vermogen 34 kVA Machinegewicht ca. 7,2 t Ruimtebehoefte ca. 2,8 x 3,0 x 2,9 m Verticaal bewerkingscentrum MORI SEIKI - NV 4000 DCG - ca. 14.000 bedrijfsuren

Toestand: uitstekend (gebruikt), Bouwjaar: 2012, Functionaliteit: volledig functioneel, machine-/voertuignummer: 1091950, SPECIFICATIE Verplaatsing X as slag 1626mm Y as slag 813mm Z as slag 762mm Spindel neus tot tafel (max) 889mm Asneus tot tafel (min) 127 mm Tafel Lengte 1626 mm Breedte 711mm T Sleufbreedte 16mm T Sleuf hart afstand 125mm Aantal sleuven Std T 5 Max. Gewicht op tafel 1814kg Spindel Maximaal vermogen 22,4 kW Maximumsnelheid 7500 tpm Maximumkoppel 610 Nm bij 500 tpm Aandrijfsysteem 2 versnellingen Conische BT50 Lagersmering Lucht-/olie-injectie Koeling Vloeistofgekoeld Fpedjt Dmmvspfx Adiob Aanvoersnelheid Stroomversnelling X 13,7 m/min Snelheid Y 15,2m/min Snelheden Z 15,2m/min Max. Snijsnelheid 12.7m/min Asmotor Max. kracht X 24910N Max. kracht Y 24910N Max. stuwkracht Z 24910N Gereedschapwisselaar Capaciteit 30 Maximale diameter gereedschap (aangrenzend leeg) 254mm Maximale gereedschapdiameter (vol) 102mm Maximale gereedschapslengte (vanaf peillijn) 406mm Maximaal gereedschapgewicht 13,6kg Gereedschap naar gereedschap (gemiddeld) 4,2 sec Spaan-tot-spaan (gemiddeld) 6,3 sec Algemeen Luchtverbruik 113l/min, 6,9 bar Gewicht 10.206 kg MACHINE UITGERUST MET:- Spindelkoelmiddel Spaandervijzel Starre tap Harde schijf Verlichting Afgesloten bewaking

Toestand: gebruikt, CNC-draaibank met Y-as en tegenspil Graziano GT 300 Y Gital Gildemeister CNC Fanuc 16i - T ASA 5 Hoofdspilvermogen 15 kW Zelfcentrerende diameter 175 mm ASA 5 Spilaansluiting Staafdoorgang 52 mm Draaidiameter 230 mm Draailengte 500 mm Aantal omwentelingen 5000 Aantal revolverplaatsen voor gereedschapshouders1 Aantal gereedschapsposities in de eerste revolver: 12 Aantal gemotoriseerde eerste revolvers 12 Eerste revolver gereedschapsopzet type VDI 30 X-as slag 160 mm Y-as slag + - 32 mm Z-as slag 550 mm Snelle verplaatsing lineaire as X Y Z30 m/min Tegenspil ja ASA 5 Spilneus Aantal omwentelingen tegenspil 5000 Vermogen tegenspil 9 kW Spildoorgang 30 mm Model en merk stafaanvoer LNS met enkele stafbuis Bandspanenafvoer Voorinstelling ja 2000 De machine staat in ons magazijn in Gussago BS, onder stroom. Mimu gereedschapsmachines Italië Fpjdpfx Adoqn E U Toieb
