AMADA Jupiter-systeem

AMADA Jupiter System

Automatiseringssysteem uit 2021. Dit AMADA Jupiter-systeem is voorzien van PLC-gestuurde micro-weerstandslasttechnologie met een werkruimte van 624 × 550 mm en een maximaal lasoppervlak van 540 × 450 mm. Het beschikt over geavanceerde functies zoals lasautomatisering, visuele inspectie en dataconnectiviteit. Als u op zoek bent naar hoogwaardige lasmogelijkheden voor accupacks, overweeg dan het AMADA Jupiter-systeem dat wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Er zijn 40 Jupiter-systemen beschikbaar (als één geheel beschouwd): de lasautomatisering omvat het XYZ-portaalbesturingssysteem, lasbesturing, lasbewaking, een vision-systeem en dataconnectiviteit. Koelunits zijn niet inbegrepen.
AMADA Jupiter Advanced Battery Pack-lasmachine (2021)
Algemeen
• Model: Jupiter Advanced Battery Pack-lasapparaat
• Conditie: Zeer goed / Goed onderhouden
• Afmetingen machine: 1.200 × 1.200 × 2.300 mm
Hfodpfjzdrazex Aifeh
• PLC-gestuurd systeem
• ISQ / MNC-lascontrollerMachinetype
• Geautomatiseerd micro-weerstandslassysteem
• Lasinstallatie voor accupakketten / accumodulesLastechnologie
• Micro-weerstandslassen
• Frequentie: 10 kHzWerkgebied
• Werkruimte: 624 × 550 mm
• Lasgebied (max.): 540 × 450 mm
• Zichtgebied (max.): 540 × 450 mmPrestaties
• Lascyclusduur: 1,8 sec (van laspunt tot laspunt)
• Tijd visuele inspectie: 1,2 sec (van inspectiepunt tot inspectiepunt)
• Bedrijfsuren: bereik van 5.000–40.000 uurElektrische gegevens
• Voeding: 400 VAC
• Hoofdzekering: 40 A
• Stroomverbruik: 2 kVAPneumatiek
• Vereiste perslucht: 6 bar schone, droge lucht

Optionele uitrusting

• Robotlaadsysteem
• Vision-systeem
• SQL-database traceerbaarheid
• Elektrodehouders
• Reserve-elektroden

Optioneel robotlaadsysteem
Algemeen
• Toepassing: Automatisch laden/lossen van accupacks
• Integratie: AMADA Jupiter-lassysteem
• Robotlaadmachine 25Apparatuur
• Automatische onderdelenverwerking
• Geïntegreerde visuele inspectie
• Geïntegreerd lasproces

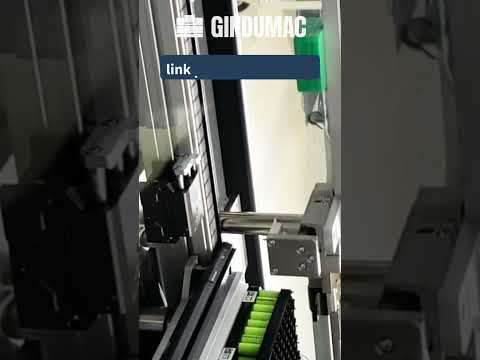

Optioneel: 3x ASIC Robotics Steckautomat V (2022), prijs op aanvraag
Algemeen
• Fabrikant: ASIC Robotics AGToepassing
• Automatisch inbrengen / assembleren van batterijcellen
• Geschikt voor 18650-cellen
• Geschikt voor 21700-cellenCompatibele celhoudertypes
• Senec V2
• StreetScooter V6
• Ocado
• LightyearPrestaties
• 1 × 4 cellen tegelijk: ca. 1,0 sec/cel
• 2 × 2 cellen tegelijk: ca. 1,0 sec/cel
• 4 × 1 cel: ca. 1,3 sec/cel
• Technisch rendement: 95%Elektrische gegevens
• Spanning: 3 × 400 / 230 VAC
• Frequentie: 50 Hz
• Zekering: 25 A
• Aansluitkabel: 6 mm²Pneumatiek
• Werkdruk: 6–10 bar
• Luchtaansluiting: Ø14-steekverbinding
• Luchtkwaliteit: Droog en olievrijAfmetingen
• Machinehoogte incl. signaaltoren: 2.720 mmGewicht
• Ca. 2.100 kgOmgevingsomstandigheden
• Omgevingstemperatuur: +5 °C tot +40 °C
• Relatieve vochtigheid: 45–85% niet-condenserendGeluidsemissie
• Gemiddeld geluidsniveau: 75 dB(A)
