Draaibank - cyclusgestuurd

GILDEMEISTER NEF 320

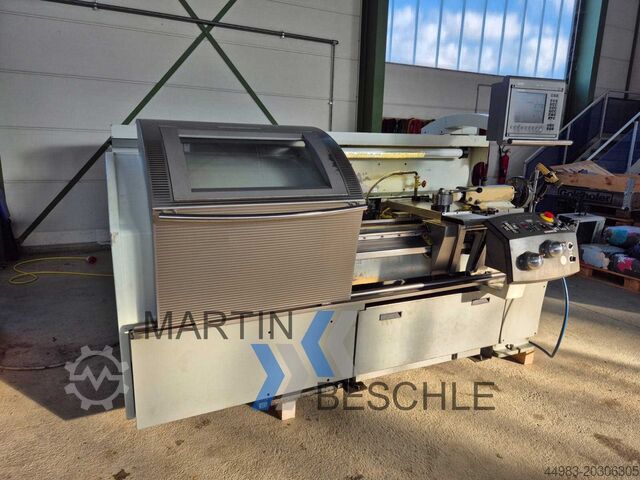

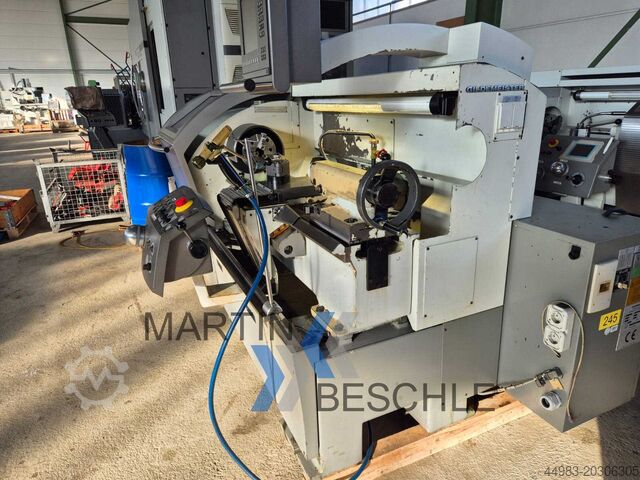

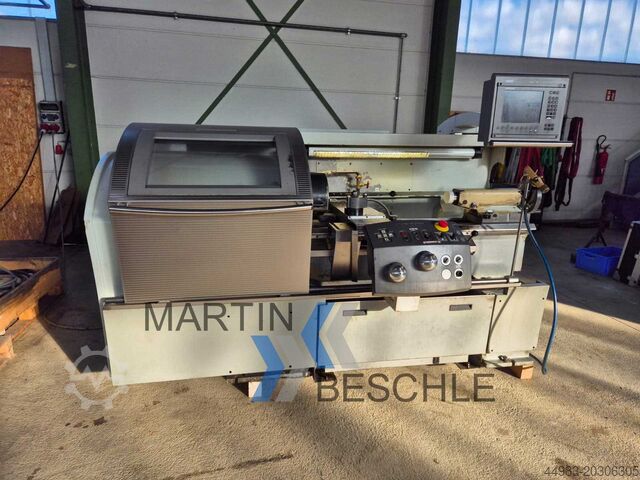

Toestand: gebruikt, Bouwjaar: 2003, Draaibank DMG type NEF 320 K Conditie: Gebruikt Bouwjaar: 2003 Besturing: SINUMERIK 810DE-L CCUO Cylci voor conisch draaien en draadsnijden Technische gegevens Draaidiameter over bed: 320 mm Draaidiameter over dwarsslede: 150 mm Kopplaat: 200 mm Dwarsweg: 150 mm Aandrijving X-as (AC): 4 m/min Draaisspil: maat 6 Spilboring: 52 mm Spilopname: MK 6 Spil diameter voorlager: 85 mm Aandrijfvermogen: 7 kW Max. koppel: 320 Nm Toerentalbereik: 14 - 3550 min-1 Versnellingsbaktrappen: 2 Gereedschapshouder: Multifix maat B Ffodpfx Aoyrggmsg Tjw Pinole: 70 mm Pinole slag: 120 mm Pinole opname: MK5 Afmetingen Lengte / Breedte: 2600 mm / 1440 mm Gewicht: ca. 1440 kg

Toestand: direct inzetbaar (gebruikt), Draaidiameter over bed/dwarsslede: 570mm/420mm, draaidiameter: 420mm, draailengte: 635mm, slag X/Z: 220mm/635mm, snelheid: 5000rpm, spilboring: 79mm, max. staafdiameter: 65mm. Gereedschapsposities: 12, aangedreven gereedschappen: 6, gereedschapsopname: VDI 30, ijlgang X/Z: 24 m/30 m/min. Machineafmetingen X/Y/Z: ca. 3500mm/2500mm/2000mm, gewicht: ca. 4500 kg. Een bezoek ter plaatse is mogelijk. Ffjdpfx Aov Uqcgsg Tow

Toestand: gebruikt, GILDEMEISTER NEF 320 is een CNC-draaibank voor precieze bewerkingen, hoge nauwkeurigheid en betrouwbaarheid. Bewerkingsgegevens: maximale draaidiameter 320 mm, maximale draailengte 740 mm, centerhoogte 160 mm, centerafstand 750 mm, spindelboring 52 mm; verplaatsingen Z 700 mm, X 185 mm. Technische gegevens: spilvermogen 11 kW, maximaal draaimoment 410 Nm, traploos toerental 4–4000 t/min, spindelconus MK 6; contrapunt Morse 5, pinolverplaatsing 120 mm, diameter 70 mm; snelgang X 8 m/min, Z 10 m/min; gewicht ca. 2000 kg, afmetingen 2450×1668×1825 mm. Bereikt nauwe toleranties; typisch voor automotive, fijnmechanica/uurwerken, gereedschapsbouw, luchtvaart, medische techniek. Ffodjyn Ravopfx Ag Tow

Toestand: gebruikt, Bouwjaar: 2001, Draaidiameter 320 mm Draailengte . mm Besturing Siemens Type . CCUO Draaidiameter over support . mm Draaiweg . mm Spil-doorsnede . mm Toerental . omw/min Aantal versnellingen . Pinslag . mm Snelle traverse . m/min Hoofdaandrijfmotor . kW Driebekkenklauwplaat diameter . mm Totaal opgenomen vermogen . kW Machinegewicht ca. . t Benodigde ruimte ca. . m De technische gegevens zijn verstrekt door de fabrikant of operator en daarom voor ons niet bindend. Tussentijdse verkoop voorbehouden; uitsluitend onze algemene voorwaarden zijn van toepassing. Fsdpeyqtdisfx Ag Tofw Over ons meer dan 400 eigen machines op voorraad over 15.000 m² opslagruimte, kraancapaciteit 70 t meer dan 10.000 accessoires voor uw werkplaats op voorraad Wilt u machines, productielijnen of uw bedrijf verkopen? Neem dan contact met ons op. Meer aanbiedingen vindt u op onze website. Bezichtigen is mogelijk op afspraak. Wij kijken uit naar uw bezoek. Uw Markus Hirsch Team

Toestand: goed (gebruikt), Te koop aangeboden: CNC-freesmachine DMG DMU 50 V Heidenhain 426/430, 5 assen. De staat van het artikel is in orde. Technische gegevens: X-as verplaatsing: 500 mm Y-as verplaatsing: 380 mm Z-as verplaatsing: 400 mm Tafeltype: NC-draaizwenktafel Draai-/zwenkassen: B-as ca. -10° / +95° Ffjdpfjxvzy Uex Ag Tjw C-as (draaien): 360° Max. werkstukgewicht ca. 200 kg Tafeloppervlak: Ø 500 x 380 mm Hoofdspindel: SK 40 (ISO 40) Max. toerental ca. 10.000 t/min Max. gereedschapslengte ca. 280 mm Max. gereedschapsgewicht ca. 6 kg Transportafmetingen: 2,45 x 1,76 x 2,38 m Machinegewicht ca. 3.500 kg Totale aansluitwaarde ca. 17 kW Transport en laden kan op verzoek, tegen meerprijs, door heel Europa worden georganiseerd. Prijzen exclusief btw. Bezichtiging op afspraak mogelijk. Neem contact met ons op – ons team helpt u graag verder. Inruil of ruil mogelijk! Aankoop/verkoop van machines AANKOOP / VERKOOP VAN PRODUCTIE- EN METAALBEWERKINGSMACHINES EN MEER. Bent u op zoek naar een hoogwaardige maar betaalbare metaalbewerkingsmachine voor uw productie? Of wilt u uw machine verkopen? Voor meer informatie of contactmogelijkheden bezoekt u onze website.

Toestand: reparatiebedürftig (gebruikt), Bouwjaar: 2002, Functionaliteit: niet functioneel, draailengte: 750 mm, draaidoorsnede boven de dwarsslede: 320 mm, type ingangsstroom: driefasig, Wij bieden deze gebruikte Gildemeister NEF 320 draaibank – cyclusgestuurd, bouwjaar 2002, aan. Sturing: Heidenhain 4110 Fodpfx Aoypwhvjg Tofw De besturing start niet op, foutmelding zie foto. Diskette met machinedata is aanwezig. Overige staat onbekend, afkomstig uit bedrijfsbeëindiging van een modelbouwer. Machine staat nog onder stroom. Kraanbelading op uw vrachtwagen mogelijk.

Toestand: werkplaatsgereviseerd (gebruikt), Bouwjaar: 2003, Universele draaibank GILDEMEISTER NEF 320 K Met Siemens SINUMERIK 810 DE besturing (SIMATIC PANEL TOUCH SCREEN) Bouwjaar: 2003 Spilboring: 52 mm Tussen de centers: 750 mm Draaidiameter over bed: 320 mm Draaidiameter over dwarsslede: 150 mm Dwarsverplaatsing: 185 mm Toerentalbereik: 14 – 3550 min⁻¹ traploos regelbaar Met de volgende toebehoren: Schuifbescherming met binnenverlichting Multifix gereedschapshouder met 2 stuks inzetstukken 3-klauwplaat SCHUNK ROTA plus Ø 200 mm 2 sets zachte opzetklauwen Koelmiddelinstallatie Fjdpfx Agsxn Ar Aj Tefw Spaanspuitpistool 6 stuks machinevoeten Bedieningshandleiding De machine verkeert in zeer goede staat!!

Toestand: gereviseerd (gebruikt), Bouwjaar: 1988, - Gerenoveerd in 2022 - Heidenhain TNC320 CNC-besturing - CNC of handmatige besturing mogelijk - Beweegbare verticale freeskop met uitschuifbare spindel - Tegenlager voor lange freesdoornen - hydraulische gereedschapsklemming - automatische handgeschakelde versnellingsbak - automatische klemming in de X-, Y- en Z-as - automatische centrale smering - Koelsysteem - directe afstandsmeting - Botsingsbeveiligingskoppeling in de Y- en Z-as - Bouwjaar 1988 - incl. gereedschapshouders, boor-/freesgereedschappen en gereedschapswagens Specificaties Werkgebied: - X-as (longitudinaal): 485 mm - Y-as (kruis): 385 mm - Z-as (verticaal): 380 mm - Penslag (verticaal): 80 mm - Verticale freeskop handmatig verplaatsbaar op spindelblok: 150 mm Hoofdaandrijving: - Poolomschakelbare driefasenremmotor: handgeschakelde transmissie met rechts-/linksdraaiend - Vermogen: 3,7 / 4,4 kW - Werkspindelsnelheden: 63 - 3150 tpm (18 stappen) - Stapsprong: 1,25 - Gereedschapshouder: SK40 (M16) - Gereedschapsklem: schijfveerpakket - Gereedschapsontgrendeling: hydraulisch Voedingsaandrijving: - X-as: 1 DC-motor - Y & Z-as: 1 DC-motor Ffedpfxowhk Ube Ag Tew - Kogelomloopspindels: alle assen - Voedingssnelheid: 2 - 3000 mm/min (programmeerbaar) - Snelle verplaatsing X/Y/Z-as: 3000 mm/min Tabel dia: - Aantal T-gleuven: 4 - T-sleufbreedte: 14H7 mm - T-sleufafstand: 63 mm - Toelaatbare belasting: ca. 600 kg Installatie: - Ruimtebehoefte (met veiligheidsgebied): ca. 2300 x 2500 mm - Machinegewicht inclusief verticale freeskop en hoektafel: ca. 1830 kg - Bedrijfsspanning: 400 V - Totaal aangesloten vermogen: 12,5 kVA - Vloerbelasting: 3000 kg/m²

Toestand: uitstekend (gebruikt), Draaidiameter over bed 212 mm Centreerafstand 750 mm Spindelsnelheden 10-4'000 tpm Besturing: HEIDENHAIN Handbediening Plus Diverse accessoires Ffedpjud Nb Ijfx Ag Tew MARCELS MACHINES CH

Toestand: goed (gebruikt), Bouwjaar: 2000, bedrijfsturen: 21.594 h, Functionaliteit: volledig functioneel, Gildemeister NEF 320 cnc teach-in draaibank Fsdpjyh Hg Nefx Ag Tefw heidenhain manual plus bouwjaar: 2000 uren machine aan: 21594 max. draaidiameter boven bed 320 mm max. draaidiameter boven slede 150 mm max. draailengte t.d.c. 750 mm max. asdoorlaat 50 mm motor 9 kw toerental 10-4000 omw/min klauwplaat rota-s plus multifix opspanning met beitelhouders documentatie en toebehoren machine staat onder stroom voor inspectie

Toestand: gebruikt, Bouwjaar: 2010, freesmachines Reis X: 760 mm Reis Y: 510 mm Z-beweging: 610 mm HSC-machine Aantal assen: 3 freesmachine / bewerkingscentrum Besturing: Hurco WinMax Spindelbevestiging: SK - A40 Spiltoerental: 12000 tpm Tafelmaat X: 1020 mm Tafelmaat Y: 508 mm max. werkstukgewicht: 1350 kg Gereedschapswisselaar: 24-weg Aandrijfvermogen: 13,5 kW Koppel: 214 Nm Snelle doorgang: 35 m/min Ffedpfx Ajv D U Apjg Tsw spindelkoeling spaantransportband

Toestand: gebruikt, Bouwjaar: 1999, Heidenhain besturing Spitzenafstand 1400 mm Fsdpfx Aow Syd Seg Tjfw Machinegewicht ca. 3,6 t Handwiel defect

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2002, bedrijfsturen: 19.300 h, Functionaliteit: volledig functioneel, draailengte: 750 mm, spilsnelheid (max.): 4.000 rpm, verplaatsingsafstand X-as: 185 mm, verplaatsingsafstand Z-as: 750 mm, draaidoorsnede boven de dwarsslede: 320 mm, TECHNISCHE DETAILS Draaidiameter over bed: 320 mm Draaidiameter over dwarsslede: 150 mm Draailengte: 750 mm X-as verplaatsing: 185 mm Z-as verplaatsing: 750 mm Staafdoorlaat: 52 mm Spilsnelheden: 4.000 tpm Spilkop: 55027/A6 DIN Spilaandrijving: 9 kW Snelle verplaatsing X-as: 10 m/min Snelle verplaatsing Z-as: 8 m/min Taille-punndiameter: 70 mm Taille-punsslag: 120 mm Taille-puntopname: MK 5 MACHINEDETAILS Besturing: Heidenhain Manuel Plus Afmetingen & gewicht Machineafmetingen: 2.450 x 1.668 x 1.825 mm Machinegewicht: ca. 2,0 t Inschakeluren: ca. 19.300 u Fedpfxeycuvks Ag Tofw UITRUSTING 3-klauwplaat Taille Multifix maat B Documentatie

Toestand: goed (gebruikt), Bouwjaar: 2005, Hurco bewerkingscentrum VMX 1 conditie zie foto's Ffodpfx Aov Nzucsg Tjw

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2001, Gildemeister NEF 320 K cyclusgestuurde draaibank Siemens Sinumerik 810 DL besturing Bouwjaar 2001 Zeer goede originele staat Technische gegevens: Bouwjaar: 2001 Draaidiameter boven het bed: 320 mm Draaidiameter boven support: 150 mm Tussen de centers: 750 mm Dwarsverplaatsing: 185 mm Voedingssnelheid X: 4 m/min Voedingssnelheid Y: 4 m/min Snelgang X: 8 m/min Snelgang Y: 10 m/min Spindelkop DIN 55027, maat 6 Spindelboring: 52 mm Aandrijfsvermogen 100%: 7 kW Ffedpewx Rbpofx Ag Tow Toerentalbereik: 14-3550 (2 trappen) tpm Taillepinoldiameter: 70 mm Taillepinolslag: 120 mm Taillepinolconus: ISO MK 5 Afmetingen: 2600 x 1440 x 1440 mm Gewicht van de machine ca.: 2,0 t Toebehoren en uitrusting: Over de machine: Aangeboden wordt een Gildemeister NEF 320 K draaibank met cyclusautomatiek, bouwjaar 2003, in zeer goede staat. De machine is uiteraard volledig functioneel. Alle sledes bewegen zeer soepel en gelijkmatig. Ook bij hoge toerentallen loopt de Gildemeister zeer stil. Deze jongere generatie draaibanken is zeer gebruiksvriendelijk en er kunnen oppervlakken geproduceerd worden die als geslepen aanvoelen. De machine komt uit een opleidingswerkplaats van een groot bedrijf. Maak gebruik van de mogelijkheid om deze machine ter plaatse onder spanning te bezichtigen en u zelf van de staat te overtuigen.
