CNC Draaibank

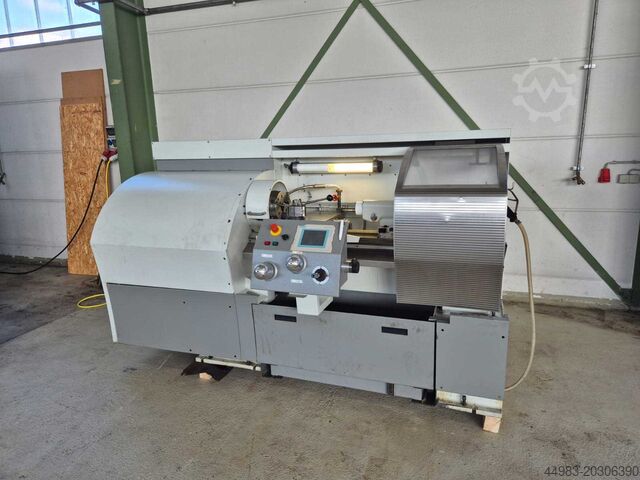

GILDEMEISTER NEF 320 K

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2001, Gildemeister NEF 320 K cyclusgestuurde draaibank Siemens Sinumerik 810 DL besturing Bouwjaar 2001 Zeer goede originele staat Technische gegevens: Bouwjaar: 2001 Draaidiameter boven het bed: 320 mm Draaidiameter boven support: 150 mm Podswx Rbpjpfx Admerd Tussen de centers: 750 mm Dwarsverplaatsing: 185 mm Voedingssnelheid X: 4 m/min Voedingssnelheid Y: 4 m/min Snelgang X: 8 m/min Snelgang Y: 10 m/min Spindelkop DIN 55027, maat 6 Spindelboring: 52 mm Aandrijfsvermogen 100%: 7 kW Toerentalbereik: 14-3550 (2 trappen) tpm Taillepinoldiameter: 70 mm Taillepinolslag: 120 mm Taillepinolconus: ISO MK 5 Afmetingen: 2600 x 1440 x 1440 mm Gewicht van de machine ca.: 2,0 t Toebehoren en uitrusting: Over de machine: Aangeboden wordt een Gildemeister NEF 320 K draaibank met cyclusautomatiek, bouwjaar 2003, in zeer goede staat. De machine is uiteraard volledig functioneel. Alle sledes bewegen zeer soepel en gelijkmatig. Ook bij hoge toerentallen loopt de Gildemeister zeer stil. Deze jongere generatie draaibanken is zeer gebruiksvriendelijk en er kunnen oppervlakken geproduceerd worden die als geslepen aanvoelen. De machine komt uit een opleidingswerkplaats van een groot bedrijf. Maak gebruik van de mogelijkheid om deze machine ter plaatse onder spanning te bezichtigen en u zelf van de staat te overtuigen.

Toestand: gebruikt, Bouwjaar: 2004, Technische gegevens: Verplaatsingen X/Y/Z: 650 / 500 / 450 mm Klembereik: 1000 x 600 mm Spindelbevestiging: SK 40 Spiltoerental: 6500 tpm Psdowglapepfx Admord Tafelbelasting max.: 400 kg Aantal WZ-magazijnplaatsen: 20 Vermogen: 24 kVA Machinegewicht, ca.: 5500 kg Apparatuur: - Motorspindel 12000 tpm - 20-voudige gereedschapswisselaar - Heidenhain gereedschapsmeettaster - Heidenhain werkstuktaster - Handwiel Heidenhain - Menzel minimale hoeveelheid smering - ca. 25 gereedschapshouders

Toestand: gebruikt, Bouwjaar: 2001, Draaidiameter boven bed: 320 mm Draaidiameter boven support: 150 mm Draailengte: 750 mm Planweg: 185 mm Toerental: 14 - 3550 tpm Spitshoogte: 160 mm Spilboring: 52 mm Meeneemspantang achterbrug: MK 5 Tafelloop achterbrug: 120 mm Tafeldiameter achterbrug: 70 mm Snelle traverse X-as: 2000 mm/min Snelle traverse Z-as: 2000 mm/min Besturing: SINUMERIK 810 Hoofdmotor: 7,0 kW Totaal benodigd vermogen: 11,0 kW Machinegewicht: ca. 2,0 t Afmetingen (L x B x H): 2,6 x 1,4 x 1,4 m Cycledraaibank Pjdpfsxfwcqex Admjrd - 200 mm klauwplaat met omkeerbare bekken - Multifix gereedschapshouder - Machinevoeten - Documentatie

Toestand: gebruikt, Bouwjaar: 2004, X-as 3.000 mm Y-as 1.000 mm Z-as 860 mm Heidenhain iTNC-530 besturingssysteem Tafelafmetingen 3.600 x 1.050 mm T-gleuven 7 x 18 T-gleuven afstand 125 mm Afstand tussen tafel en spindelkop 25-366 mm Tafelbelasting 4.200 kg B-as +-105° C-as +-360° IJlgang x/y/z 30.000 mm/min Diameter draaitafel 1.000 mm Max. draaidiameter 1.400 mm Spiltoerental 9.000 tpm Gereedschapshouder ISO-50 DIN 69871-AD Spilmotor 28,5 kW Spilkoppel 240 Nm AITEK 40-stations gereedschapswisselaar Max. Gereedschapsgewicht 20 kg Handwiel inbegrepen Pendelbediening inbegrepen Spaanafvoer inbegrepen Interne koeling 20 bar Totaal benodigd vermogen 65 kW Machinegewicht ca. 24,8 ton Benodigde ruimte ca. 8.056 x 5.496 x 3.790 mm Pedpswqr Nlefx Admsrd

Toestand: uitstekend (gebruikt), Bouwjaar: 2009, bedrijfsturen: 2.542 h, Functionaliteit: volledig functioneel, Kunzmann WF 4/3 freesmachine TNC 320 Fabrikant: Kunzmann Type: WF 4/3 freesmachine Bouwjaar: 2009 Staat: Gebruikt, uit opleidingswerkplaats, gereinigd en onder spanning, bedrijfs- en demonstratieklaar Spindeluren: 2.542 uur X-as verplaatsing: 400 mm Y-as verplaatsing: 350 mm Z-as verplaatsing: 400 mm Gereedschapsopname: SK 40 Spindeltoerental: 1,0 - 4.500 tpm Voedingen: 0 - 2.000 mm/min Pinole slag: 60,0 mm Tafelafmeting: 650 x 350 mm T-groeven: 14 H7 Besturing: TNC 320 Motorvermogen: 5,5 kW Gewicht: 1.920 kg Prodpfew D D Sfsx Admed Ruimtebehoefte: ca. 2.000 x 2.000 x 2.100 mm Totale aansluitwaarde: ca. 7 kVA Centrale smering Koelvloeistofinstallatie CE-conform Leveromvang: – Technische documentatie – Volledige beschermkap – LED-machinelamp

Toestand: gebruikt, Bouwjaar: 2010, Functionaliteit: volledig functioneel, machine-/voertuignummer: M60I/9034, Aanbiedingsnummer: M60I/9034 Machinetype: CNC cyclustoordraaibank Merk: HAAS Prodpjw N Dm Ejfx Admjd Type: TL-1 Bouwjaar: 2010 Diameterbereik: 203 mm Werkhoogte: 279 mm Werkstuklengte: 762 mm Locatie: In Duitsland

Toestand: goed (gebruikt), Bouwjaar: 2007, bedrijfsturen: 14.029 h, Functionaliteit: volledig functioneel, draaidoorsnede boven de dwarsslede: 270 mm, draailengte: 650 mm, draaidoorsnede: 400 mm, spil doorgang: 65 mm, spilsnelheid (max.): 4.000 rpm, Te koop aangeboden een CNC draaibank van het merk Gildemeister en het type NEF 400 De machine is in goede staat, direct klaar voor gebruik en volledig functioneel Technische gegevens: Bouwjaar: 2007 Besturing: Heidenhain CNC Pilot 4290 Bedrijfsuren: 14.029 uur X-as (planaire beweging): ca. 220 mm Z-as (longitudinale verplaatsing): ca. 700 mm Maximaal. draaicirkeldiameter: ca. 400 mm Maximaal. draaidiameter boven bed: 400 mm Prodpswig R Iefx Admed Maximaal. zwenkdiameter over dwarsslede: 270 mm Maximaal. draailengte: 650 mm Spilboring: 65 mm Snelheidsbereik: 0 - 4.000 tpm Aandrijfvermogen (100% ED / 40% ED): 12/15 kW Maximaal. koppel: 400 Nm Aantal gereedschapsposities: doorgaans 8 Gereedschapshouder: VDI 30 Slag losse kop: 680 mm Losse kopbevestiging: MK 4 Klemdruk: ca. 6,8 kN (hydraulisch) Benodigde ruimte (L x B x H): ca. 2,5 x 1,7 x 1,8 m Gewicht van de machine: ca. 2,8 ton Spaantransportband maakt deel uit van het aanbod Accessoires zoals gereedschapshouders maken geen deel uit van het aanbod Kan apart worden aangeboden Transport en laden kunnen op verzoek en tegen een meerprijs worden geregeld. Zorg dat u overal in Europa georganiseerd bent. Prijzen exclusief BTW Bezichtiging mogelijk op afspraak. Neem contact met ons op, ons team helpt u graag verder. Inruil of inruil mogelijk! Aankoop/verkoop van machines AANKOOP/VERKOOP VAN PRODUCTIE- & METAALBEWERKINGSMACHINES EN VEEL MEER. Heeft u een hoogwaardige, maar toch betaalbare metaalbewerkingsmachine nodig voor uw productie? Of wil je de jouwe verkopen? Voor meer informatie of om contact met ons op te nemen, kunt u terecht op onze website

Toestand: goed (gebruikt), Bouwjaar: 2002, verplaatsingsafstand X-as: 1.050 mm, verplaatsing Y-as: 610 mm, verplaatsingsafstand Z-as: 600 mm, controllerfabrikant: Heidenhain, 3-assig bewerkingscentrum Fabrikant: Bridgeport Model: VMC-1000 XP Bouwjaar: 10-2002 Besturingstype: Heidenhain iTNC-530 Inschakeluren: n.v.t. S/N: 82XXXX Technische gegevens: ‒ Verplaatsingen X-Y-Z: 1.050 x 610 x 600 mm ‒ Spindel: max. 8.000 rpm ‒ Gereedschaphouder: SK40 ‒ Gereedschapsmagazijn: 22 stuks ‒ Koelinstallatie ‒ IKZ / koeling via de spil Prodpfxow Nyfds Admod ‒ Glasmaten op alle assen X-Y-Z ‒ Centrale smering ‒ Gewicht: ca. 4,2 t ‒ Afmetingen LxBxH: 3.000 x 2.350 x 2.400 mm Accessoires: ‒ Handleidingen ‒ Houderpakket Bijzonderheden: ‒ IKZ uitgeschakeld, daar doorstroompijp in spil defect is ‒ Spil in 2023 vernieuwd, weinig draaiuren, nauwkeurige rondloop

Toestand: gebruikt, Bouwjaar: 1998, Draaidiameter 570 mm Draaallengte 2000 mm Besturingssysteem Totaal benodigd vermogen 15 kW Machinegewicht ca. 3,5 ton Benodigde ruimte ca. m A N O T I O N Wij kunnen u uit voorraad leveren, onder voorbehoud van fouten en voorafgaande verkoop, zonder verplichting: SEIGER CNC cyclusgestuurde universele draaibank Type SLZ 570 / 2 x 2000 Bouwjaar 1999 981 01x _____ Draaibed 570 mm Draaischuif 340 mm Centreerafstand / Draailengte 2.000 mm Ondersteuningsweg X-as / Z-as 260 / 2.050 mm Spindelboring 65 mm Spiltoerentallen (2-traps) traploos 1 - 2.500 /min. Koppel max. 1.600 Nm X-as voeding max. / ijlgang 7.000 mm/min Z-as voeding max. / ijlgang 10.000 mm/min Aanvoerkracht X-as / Z-as 7.000 / 10.000 N Zwenkas slag / montage 160 mm / MK 5 Spindelaandrijving 16 kW Totale aandrijving ca. 20 kW - 400 V - 50 Hz Gewicht ca. 4.000 kg Accessoires / speciale uitrusting - De machine kan handmatig worden bediend met elektronische handwielen of geautomatiseerd met de CNC 2-assige cyclusbesturing HEIDENHAIN - Manual Plus M met grafisch ondersteunde, dialooggestuurde programmering. Een kleuren monitor wordt gebruikt voor de weergave van de actuele asposities met restwaardeweergave en de invoer van snijgegevens, snijsnelheden (ook constant), richtpunten (absoluut en relatief). - Snel en eenvoudig programmeren in de werkplaats dankzij voorgeprogrammeerde cycli van alle typen, grafisch weergegeven cycli van alle types. Extra ICP- en DIN-programmering voor HEIDENHAIN geïnstalleerd. - MULTIFIX universele gereedschapshouder maat C met verwisselbare houder - Handbediende 3-klauwhouder Ø 250 mm (spindelmaat 8) met stabiele klauwplaatbescherming klauwplaatbescherming - Manuele achteraanslag met freeshouder MK 5 en freesslag. - 1 stuks gesloten steun Ø ca. 135 mm, 1 stuks open steun verplaatsbaar Ø ca. 125 mm - Koelunit met spanentransporteur - Beweegbare veiligheidsdeuren met beveiliging, werklamp, - centrale smering, bedieningsgereedschap, gebruiksaanwijzing Staat : goede staat, klaar voor demonstratie onder stroom ! Ideaal voor werkplaatsgebruik, enkelstuks of kleine serieproductie !!! Levering : uit voorraad, onmiddellijk mogelijk, FCA Metzingen Betaling : strikt netto - na ontvangst factuur Altijd een selectie van CNC bewerkingscentra van alle soorten op voorraad - vraag vraag naar alternatieven ! Q U O T A T I E We zijn blij om u te bieden ex onze voorraad, onder voorbehoud van voorafgaande verkoop, en fout in technisch : SEIGER CNC universele Teach-In draaibank met HEIDENHAIN MANUAL M besturing Model SLZ 570 / 2 x 2000 Jaar 1999 981 01x _____ Zwenk-Æ boven bed 570 mm Zwenk-Æ boven slede 340 mm Centreerafstand / Draailengte 2.000 mm Ondersteuningsweg X-as / Z-as 260 / 2.050 mm Spilboring 65 mm Spiltoerentallen (2-traps) traploos instelbaar 1 - 2.500 /min. Draaimoment max. 1.600 Nm X-as voeding max. / ijlgang max. 7.000 mm/min Z-as voeding max. / ijlgang max. 10.000 mm/min Aanzet x-as / z-as 700 / 1.000 daN Spilkopconus / mouwslag MK 5 / 1... Prsdpfjugawfox Admsd

Toestand: zo goed als nieuw (tentoonstellingsmachine), Bouwjaar: 2022, Functionaliteit: volledig functioneel, controllerfabrikant: Beckhoff, spindel Snelheid: 60.000 tpm Spilvermogen: 0,625 kW Koppel: 10 Nm Gereedschapshouder: HSK-EZ15 Aantal gereedschappen: 60 werkgebied Reis X : 78 mm Reis Y: 56 mm Z-beweging: 50 mm B-as: -110° tot +110° C-as: 400 tpm Chip-tot-chip tijd: 3,5 seconden Snelle doorgang: X/Y/Z 30/30/30 m/min werkstukwisselinrichting Technologie: Nul-punt-klemsysteem Werkstukwisseltijd: 10 sec Pedovyp Ewjpfx Admsrd Max. tafelbelasting: 10 kg Accessoires Chipbeheer: Chipwagen Koelvloeistofbeheer: Koelsysteem Werkstukmeting: Renishaw-taster – RMP24-micro Gereedschapsmeting: gereedschapslengtemeting / breuk Overig: Automatisering Feed 5
