Morbidelli X5 bewerkingscentrum

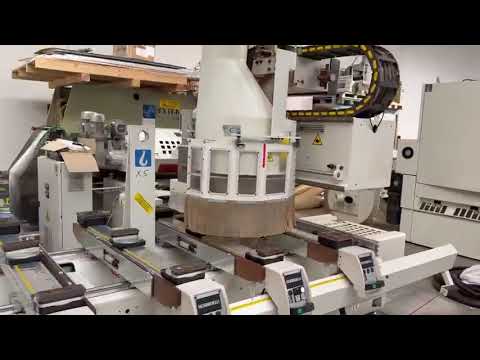

Morbidelli X5

Toestand: gebruikt, Bouwjaar: 2012, ALGEMEENKENMERKENCNC-bewerkingscentrum met een vast machinebed en een beweegbare aggregaatdrager in portaaluitvoering voor boor- en freesbewerkingen van platen van verschillende materialen (spaanplaat, MDF, massief hout, kunststof, enz.).MACHINESTRUCTUURDe basisstructuur is een monolithische constructie van dikwandig staal, die door ingelaste delen over het gehele machinebed wordt verstevigd, waardoor deze extreem stabiel is. De gebruikte tafelvorm, met een grote basis, is het geheim om duurzame precisie en stabiliteit te garanderen. De indeling van de machine biedt de gebruiker een optimale werkomgeving, ondanks een minimaal aantal bewegende onderdelen. De mobiele portaaldrager is gemaakt van een massief monobloc. Deze wordt in de X-richting op prismatische, geslepen geleiders via kogelomloopspillen gepositioneerd. Op deze mobiele aggregaatdrager is het bewerkingsaggregaat op zijn beurt bevestigd aan prismatische, geslepen geleiders en de kogelomloopspil. Asbeweging door middel van "Brushless"-motoren in de X/Y/Z-as. Het aandrijfsysteem in de X-richting gebeurt via een voorgespannen precisie-tandheugel, in de Y-/Z-as via geslepen kogelomloopspindels van de hoogste precisieklasse.ASBEWEGINGDe verschuiving van alle assen gebeurt op prisma-lineaire geleiders met een groot dwarsdoorsnede en kogelomlooplagers met een groot draagvlak, wat een optimale glijding garandeert, zelfs bij de hoogste snelheden en versnellingen. De nauwkeurige en snelle positionering van het bewegende portaal (X-as) gebeurt door tandwiel en tandheugel met schuine tanden. Kogelomloopspindels met een groot dwarsdoorsnede garanderen de nauwkeurige positionering van de bewerkingseenheid langs het bewegende portaal (Y- en Z-as). De perfecte mechanische dynamiek en de maximale positioneringsnauwkeurigheid worden geregeld door hoogwaardige aandrijvingen en borstelloze motoren. STANDAARDUITVOERING VAN DE MACHINEFrees met positionering op 5 assen van 11 kW (15 pk), HSK63, 1200-20000 omw/min.De bewerkingseenheid bestaat uit een krachtige motor van 11 kW (15 pk), die vloeistofgekoeld is en in staat is tot positionering op 5 assen.Deze eigenschap maakt het mogelijk om bewerkingen uit te voeren met een gereedschap dat in elke richting kan worden georiënteerd; daarom zijn er niet veel hoekige bewegingen nodig. De basisstructuur van de freesaggregaat is gebaseerd op een ontwerp met twee niet-orthogonale assen, die zich naast het gereedschap kruisen. Deze eigenschap garandeert een robuuste drager voor zware freesbewerkingen.Dankzij de niet-orthogonale assen is het mogelijk om talrijke herpositioneringen uit te voeren zonder al te veel ruimte in te nemen. Dit maakt het mogelijk om complexe geometrieën te bewerken zonder het risico op botsing met het werkstuk en een hoek van -10° te bereiken ten opzichte van het tafelblad van de machine. Alle bewerkingen worden vergemakkelijkt dankzij de kleine afmetingen van de groep in relatie tot de rotatieas van de spindel: wanneer de groep in horizontale positie ligt, is de afmeting slechts 35 mm.WERKTAFEL TVDe werktafel is ontworpen om de gebruiker maximale "bewegingsvrijheid" te garanderen. Het vacuüm snelspansysteem biedt maximale flexibiliteit bij een nauwkeurige positionering en een optimale ondersteuning van het werkstuk. De tafel bestaat uit beweegbare consoles die op geslepen geleiders met kogelomlooplagers in X-richting kunnen worden versteld en een speciaal profiel hebben om ... Gkodpfezrvvvsx Af Esc

Toestand: gebruikt, Bouwjaar: 2020, CNC-GESTUURD BEWERKINGSCENTRUM MET MULTIFUNCTIONELE TAFEL - WORK CELL VERSIONX400 CELLBoren en frezen op uw maat!Het numeriek gestuurde bewerkingscentrum is uitgerust met een breed scala aan accessoires voor frees-/boorgereedschappen om aan alle eisen bij de bewerking van hout en soortgelijke producten te voldoen. materialen. - Krachtiger, met boorspindels met 8.000 tpm en . Technologie, de sterkste spindel die op de markt verkrijgbaar is, met meer dan 1.000 onderhoudsvrije gebruiksuren - Beter en uitgebreider uitgerust, met verschillende configuratiemogelijkheden dankzij de multifunctionele tafel om de machine optimaal uit te rusten volgens de vereisten - Eenvoudigere en begrijpelijkere programmering dankzij de geïntegreerde Cad-Cam MAESTRO CNC-module - Gebruiksvriendelijker: de werktafel is te allen tijde toegankelijk, de elektrische kast en de vacuümpomp zijn geïntegreerd en in de PRO SPACE-configuratie zijn er geen beveiligingen. Ondersteunende structuur De ondersteunende structuur bestaat van een bijzonder sterke monolithische stalen basis, zwaar geribbeld en zeer stijf; De extra brede basis is speciaal ontworpen om de machine stabiliteit te geven, waardoor een constante precisie wordt gegarandeerd, ongeacht de werkomstandigheden. Bovendien is het niet nodig om de machine aan de grond te verankeren. De basis vormt een groot en stevig draagvlak voor de mobiele kolom: de werkeenheid is zo uitgerust met een uitgebalanceerde, stabiele en sterke ondersteuning die de zwaarste belastingen kan weerstaan en zo hogere kwaliteitsprestaties en een grotere precisie garandeert. Het beweegbare portaal bestaat uit één massief onderdeel dat aan beide zijden aan de basis is verankerd en dat over prismatische geleiders met glijschoenen met kogelretour van de allerbeste kwaliteit glijdt. De dubbele motorisering langs de X-as zorgt voor topprestaties, zelfs onder zware werkomstandigheden. De beweging van de onderste bewegende eenheid (X-as) en de werkeenheid langs de stang van de bewegende eenheid (Y-as) wordt bereikt dankzij de overbrenging door middel van tandheugel/rondsel met schroefvertanding; Dit creëert een grotere tand-tot-tand stuwkracht die een grotere versnelling en een hogere snelheid langs de X- en Y-as bereikt. De speciaal ontworpen spiraalvormige vertanding zorgt voor minder slijtage van de mechanische componenten en een stillere verticale Z-as wordt vervangen door een schroef aangedreven door kogelretour die zorgt voor een perfecte balans met dynamische belasting en een sterke versnelling en vertraging. De hoofdeenheid voor het frezen is direct gekoppeld aan de wagen van de Z-as en zorgt voor de absolute kwaliteit van de fijne verwerking als alle trillingen worden volledig langs de assen X-Y-Z verschoven, wat gebeurt met "borstelloze" motoren die worden aangestuurd door statische omvormers; Deze zorgen voor: - Kortere verwerkingstijden dankzij de verbeterde acceleratie - Betere positioneringsnauwkeurigheid dankzij de hoge resolutie encoder - Nulstelling van de instelactiviteiten bij het inschakelen van de machine dankzij de absolute encoder - Nulstelling van de algemene onderhoudsactiviteiten omdat er nee Borstels zijnHet beheer van de asverplaatsing en in het algemeen van de werkende elementen van de machine wordt uitgevoerd door een industriële NS-module met digitale D Gjdpfx Afovvi N Ij Eskc

Toestand: gebruikt, Bouwjaar: 2011, Werkgebied X-Y: 4.422 x 1.753 mm Verplaatsing X-Y: 4.955 x 1.918 mm Lengte Z-as: Z = 400 mm 5-assige freesspindel MORBIDELLI Rotatie van de C-as: 650° Zwenking van de B-as 290° (-10°) Vermogen: 11 kW bij 20.000 tpm. instelbaar via inverter Vloeistofkoeling Interface HSK 63F Spaantransport Automatische CNC-centrale smering Gereedschapswisselaar RAPID 24 (24 gereedschapsposities) Boorkopverlenging met 30 +6 spindels 8 positioneringshulpen 2 kruislasers Vacuümpomp 250 m³/u PC-besturing met Windows Office Gewicht ca. 5000 kg Gkedpfxoy D Rv De Af Esc Opslaglocatie: Klant

Toestand: gebruikt, Bouwjaar: 2007, -zonder bewerkingsgereedschap -spindel vervangen in 2018 -NUM-besturing vervangen in 2019 -bewerkingsbereik X: 5500 mm -bewerkingsbereik Y: boren 1440 mm / frezen 1780 mm -veiligheidsvoorziening: stootbescherming / veiligheidsrooster -automatische centrale smering via CNC-besturing -centrale afzuiging -achterste gereedschapsmagazijn HSK 63 met 24 posities -spaantransportband -tafel TV-Morbidelli met 10 steunen, L=1500 mm -vacuümpomp, ca. 15 stuks, X=145/Y=145/H=50 mm + ca. 8 stuks, X=145/Y=55/H=50 mm -positioneerhulpstukken op Morbidelli-tafel -positionering van vacuümpompen via laser -vacuümpomp 250 CBM/H -boorkoptoerental instelbaar via machine-omvormer -CNC-besturing met pc-office -voorzieningen voor teleservice -booraggregaat met 30 spindels en 4+2 horizontale spindels -voetstuk voor vacuümpompbevestiging aan draagrail Gedpfx Afez Ehvre Eekc Opslaglocatie: Leverancier

Toestand: gebruikt, Bouwjaar: 2006, - 528345 Veiligheidsvoorziening - 528110 CNC-centrale smering - 529166 Centrale afzuiging - 529214 Gereedschapswisselaar, 24 posities - 528837 Werktafel met steunen - 528716 16x vacuümzuignappen, 145x145 mm Gedpfx Aoz Algfof Ejkc - 528717 8x vacuümzuignappen, 145x50 mm - 528719 6 positioneerhulpen - 528200 2 kruislasers - 528715 Voorbereiding voor spanwals - 528600 Spanwals, Morbidelli - 528121 Vacuümpomp - 529207 Versterkte omvormer - 528487 Boorkoptoerental via machine-omvormer - 523025 Dongel voor Xilog - 528409 Softwarevoorbereiding voor teletelemetrie - 529334 Doorgangshoogte 280 mm - 528525 PC-besturing Opslaglocatie: Nattheim

Toestand: gebruikt, machine-/voertuignummer: 008340, Werkbereik as X: 4400 mm Werkbereik as Y: 1300 mm Werkvlak: Met vacuüm console-opleggingen Vermogen hoofdspil: 11 kW Aantal gecontroleerde assen: 5 assen Gkedpoy Nkpnofx Af Eoc Aantal boorspindels: 36 Aantal gereedschapsposities: 30

Toestand: gebruikt, machine-/voertuignummer: 008481, Werkbereik X-as: 6360 mm Werkbereik Y-as: 1680 mm Werkplateau: Voorzien van vacuüm-opnames Vermogen hoofdspindel: 11 kW Gkodoy Edpmepfx Af Eoc Aantal geregelde assen: 5 assen Aantal boorspindels: 22 Aantal gereedschapsposities: 36

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2008, verplaatsingsafstand X-as: 3.460 mm, verplaatsing Y-as: 1.615 mm, verplaatsingsafstand Z-as: 400 mm, aantal assen: 5, totaalgewicht: 3.500 kg, spil-motorvermogen: 11.000 W, spilsnelheid (max.): 20.000 rpm, Deze 5-assige MORBIDELLI Author X5 werd vervaardigd in 2008. Hij heeft een werkbereik van 3050 mm in X-richting, 1348 mm in Y-richting en 400 mm in Z-richting. De machine is uitgerust met een krachtige 11 kW spindel en een gereedschapswisselaar met 12 posities. Als je op zoek bent naar hoogwaardige CNC houtbewerkingsmogelijkheden, overweeg dan de MORBIDELLI Author X5 machine die we te koop hebben. Neem contact met ons op voor meer informatie. • Spanning: 400 V • Frequentie: 50 Hz • Stroomsterkte: 48 A • Stroomvoorziening: 400 V, 50/60 Hz • Opgenomen vermogen: 28 kVA • Werkveld: X 3050 mm, Y 1348 mm, Z 400 mm • Hoge snelheden: X 50 m/min, Y 45 m/min, Z 22 m/min • Aandrijfsysteem: kogelomloopspindel in X/Y/Z-assen • Pendelverwerking: ja • Spindel: 5-assige Morbidelli freesspindel • C-as rotatie: 640 graden • B-as rotatie: +/- 100 graden • Vermogen omvormer: 18 kW • Gereedschapshouder: HSK 63F • Minimum afstand tafel tot spindel: 40 mm • Gereedschapwisselaar: gereedschapsruimte achter in X-as • Posities gereedschapswisselaar: 12 • Max gereedschapdiameter: 240 mm • Max gereedschaplengte: 220 mm • Max gewicht gereedschap: 8 kg • Werktafel: vacuüm klemsysteem • Vacuümdruk: 3000 Pascal • Besturingssysteem: NUM 1040 • Besturingssysteem: Windows XP Professional • Processor: 32-bits Pentium • RAM: minimaal 256 MB • Harde schijf: minimaal 2 GB • Scherm: 17 inch • Interface: RS232 • Luchtdruk: 6 tot 8 bar • Luchtverbruik: 250 NL/min • Aansluiting stofafzuiging: 250 mm • Luchtsnelheid afzuiging: 30 m/s • Afmetingen machine: ca. 5300 x 2200 x 2500 mm • Benodigde ruimte: ca. 6300 x 4000 x 3000 mm • Veiligheidsuitrusting: CE-conform beveiligingssysteem • Centrale smering: automatisch • Boorkop: 12 + 6 spindels • Verticale spindels (Y-richting): 5 • Verticale spindels (X richting): 8 • Horizontale spindels (X richting): 4 • Horizontale spindels (Y richting): 2 • Verticale asafstand: 32 mm • Horizontale asafstand: 64 mm • Boorsnelheid: 4000 rpm • Vermogen booreenheid: 2,2 kW • Houder voor boorgereedschap: M10 • Pneumatische slag: 60 mm Gkodpfszuhdkjx Af Eec Extra uitrusting • Spanentransporteur (inbegrepen) • Vacuümpomp 250 m3/u

Toestand: ongekeurd (gebruikt), Bouwjaar: 2006, Functionaliteit: ongecontroleerd, verplaatsingsafstand X-as: 4.400 mm, verplaatsing Y-as: 1.300 mm, aanvoersnelheid X-as: 40 m/min, voeringssnelheid Y-as: 45 m/min, Uitrusting: CE-markering, De machine heeft de volgende configuratie: Boorgroepen: Bovenste groep met 30 verticale en 6 horizontale spindels Fräsergroep 1: Bovenste groep, 5 gestuurde assen, 7,5 kW motorvermogen, vloeistofkoelsysteem Fräsergroep 2: Bovenste groep, 11 kW motorvermogen, 18.000 tpm, vloeistofkoelsysteem Gereedschapsmagazijn 1: 24 posities, achterzijde van de machine Gereedschapsmagazijn 2: 6 posities, bij de bewerkingskop TECHNISCHE DETAILS Verplaatsing X-as: 4.400 mm Verplaatsing Y-as: 1.300 mm Maximale doorgangshoogte werkstuk: 400 mm Verplaatsingssnelheid X-as: 40 m/min Verplaatsingssnelheid Y-as: 45 m/min Verplaatsingssnelheid Z-as: 22,5 m/min MACHINEDETAILS Besturingssysteem: WINDOWS Machineprogrammeersoftware: XILOG Individueel vacuümpompvermogen: 250 m³/u Aansluitvermogen: 35 kW Gsdpsyzy S Nsfx Af Eskc UITRUSTING Werktafel met vacuümzuigbalken Aantal zuigbalken: 8 Vacuümklem voor werkstuk CE-veiligheidsnormen Automatische spaanafzuiging De machine wordt verkocht en geleverd in de feitelijke en juridische staat ("zoals gezien en bevonden"), gebaseerd op fotodocumentatie en technische/commerciële documenten met een beschrijvend karakter. De koper heeft het recht om het product vóór afhaling te inspecteren en neemt de verantwoordelijkheid op zich voor de installatie, beveiliging en het gebruik van de machine op de bestemming. Externe referentie: 8340

Toestand: uitstekend (gebruikt), Bouwjaar: 2009, machine-/voertuignummer: AL/009416, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 5.500 mm, verplaatsing Y-as: 1.700 mm, verplaatsingsafstand Z-as: 400 mm, aantal assen: 5, Uitrusting: CE-markering, VIJVERSASSEN BEWERKINGScentrum MORBIDELLI MOD. AUTHOR X5.55 EVO – CE-conform - Werkafmetingen: X 5500 mm Y 1700 mm Z 400 mm - Spanenafvoerband Gedjywd Adspfx Af Eekc - Automatische, gecentraliseerde smering - Geoptimaliseerd en gecentraliseerd afzuigsysteem - 5-assige freeseenheid 11kW (15 pk) HSK-63 PRISMA - Vloeistofgekoelde spindel - Booreenheid: 18 verticale, 6 horizontale spilletjes - TV-MORBIDELLI tafel met 10 dragers L=1500 mm - Laserapparaat voor positionering van vacuümcups - Zaagblad Ø 300 mm - 2 extra centrale zijsteunen - 2 extra zijsteunen - 30 vacuümcups - Gereedschapsmagazijn met 12 posities - Becker vacuümpomp 250M3 (bouwjaar 2022) - NUM CNC-besturing - 10 hefhulpen voor laden - Spanning: 400 V / 50 Hz - Serienummer: AL/009416 - Bouwjaar: 2009
