Hydraulische guillotineschaarNanjing Asia Machine Mfg. Co., Ltd

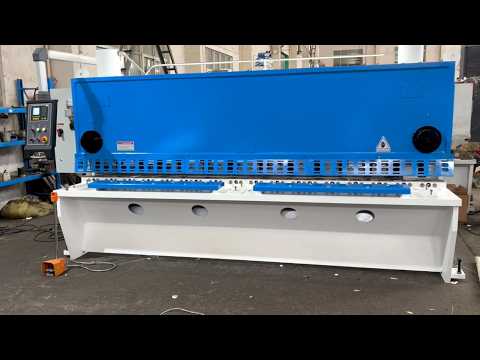

QC11K-8/3200 Guillotine shearing machine
Machinegegevens
- Machinetype:
- Hydraulische guillotineschaar
- Producent:
- Nanjing Asia Machine Mfg. Co., Ltd
- Bouwjaar:
- 2026
- Toestand:
- nieuw
- Functionaliteit:
- volledig functioneel
Prijs & locatie
- Locatie:
- Qi Li Dian Lu 19, 211219 Nan Jing Shi, China (People's Republic of China)
Technische details
- Bedieningstype:
- NC-besturing
- Mate van automatisering:
- automatisch
- Aandrijvingstype:
- hydraulisch
- Controllerfabrikant:
- Nanjing Estun
- Controller model:
- E21S
- Werkbreedte:
- 3.200 mm
- Snijhoek (min.):
- 0,5 °
- Slagfrequentie (min.):
- 15 omw/min
- Slagfrequentie (max.):
- 15 omw/min
- Plaatdikte (max.):
- 8 mm
- Plaatdikte aluminium (max.):
- 10 mm
- Plaatdikte messing (max.):
- 10 mm
- Max. plaatdikte koper:
- 10 mm
- Plaatdikte staal (max.):
- 8 mm
- Max. plaatdikte roestvrij staal:
- 4 mm
- Tafelhoogte:
- 850 mm
- Achteraanslagverstelling:
- motoraangedreven
- Achteraanslag:
- 600 mm
- Achteraanslag snelheid R-as:
- 40 mm/s
- Vermogen:
- 7,5 kW (10,20 pk)
- Ingangsspanning:
- 400 V
- Ingangsstroom:
- 30 A
- Ingangsfrequentie:
- 50 Hz
- Type ingangsstroom:
- driefasig
- Stuurspanning:
- 400 V
- Olie tankinhoud:
- 220 l
- Totaalgewicht:
- 7.000 kg
- Totale lengte:
- 3.950 mm
- Totale breedte:
- 1.700 mm
- Totale hoogte:
- 2.150 mm
- Aantal steunarmen:
- 3
- Garantieduur:
- 24 maanden
- Uitrusting:
- CE-markering, documentatie / handleiding, noodstop, vingerbescherming, voetbediening, veiligheidslichtscherm, Typeplaat beschikbaar
Details over het aanbod
- Advertentie-ID:
- A22001158
- Laatste aanpassing:
- voor het laatst op 27.05.2026
Omschrijving
Het frame heeft een volledig gelaste staalconstructie, wat zorgt voor voldoende sterkte en stijfheid. Interne spanningen worden geëlimineerd door middel van normaliseren en hoogfrequente vibratietherapie, om de algehele precisie van het machineframe te waarborgen.
Voor de nauwkeurige bewerking wordt gebruikgemaakt van Duitse grote vloerstaande boor- en freesmachines, waarbij het complete bewerkingsproces in één keer wordt uitgevoerd, wat uitzonderlijke bewerkingsnauwkeurigheid garandeert.
De machine is uitgevoerd met een hydraulische zwenkarm-constructie, waarbij het retourmechanisme van de bovenste gereedschapshouder wordt aangedreven door stikstofcilinders voor snelle terugkeer.
Het hydraulisch systeem maakt gebruik van een geïntegreerd logica-circuit dat wordt gestuurd via volgordeventielen, wat zorgt voor een stabiele werking, laag geluidsniveau en eenvoudig onderhoud.
De beweging van de gereedschapshouder wordt nauwkeurig geregeld door hydraulische ventielen.
Het materiaalpersapparaat beschikt over een geïntegreerd circuit en onafhankelijke parallelle klempcilinders. Bij ongelijke plaatmaterialen kunnen de cilinders vrij uitzetten en samentrekken om een veilige klemming te garanderen. De klemdruk is instelbaar volgens het materiaal en de dikte van de plaat, waardoor beschadiging van het plaatoppervlak wordt voorkomen.
De gemotoriseerde instelling maakt het mogelijk het messen speling snel in te stellen, met eenvoudige bediening voor het aanpassen aan verschillende plaatdiktes en materiaalsoorten.
De besturing vindt plaats via een numeriek (NC) systeem, waarmee vaste slag-snijbewerkingen mogelijk zijn.
Een optische lijnuitlijning vergemakkelijkt het nauwkeurig scheren langs aangebrachte markeringen.
Het elektrische besturingssysteem is centraal en betrouwbaar, met de volgende belangrijke kenmerken:
- Alle stroomvoorzieningen zijn ingebouwd in het machineframe en worden bediend via knoppen op het bedieningspaneel.
- Een voetschakelaar is aanwezig voor directe en gemakkelijke bediening van de snijactie.
- Alle kerncomponenten van de elektrische installatie zijn van Schneider voor gegarandeerde kwaliteit en betrouwbaarheid.
- Aardlekschakelaars beschermen het besturingscircuit tegen kortsluiting.
- Motorbeveiligingsschakelaars beschermen tegen overbelasting en kortsluiting van de motor.
Itodsy Uquhjpfx Aa Hek
Het hydraulisch systeem is ontworpen voor veiligheid en betrouwbaarheid:
- Het hydraulisch blok is voorzien van een direct werkend veiligheids-overdrukventiel voor nauwkeurige drukregeling.
- Een leidingkeerklep is geïnstalleerd aan de pompkop om de oliepomp te beschermen tegen hydraulische schokken.
De boven- en ondermessen zijn vervaardigd uit hoogwaardige materialen en volledig gehard, wat garant staat voor voldoende hardheid en een lange levensduur.
De kogelrollen-tafel en het voorondersteunend apparaat vergemakkelijken het invoeren van plaatmateriaal en voorkomen krassen op werkstukken tijdens de bewerking.
De CNC-achteraanslag heeft hoogwaardige servo-motoren, aandrijvingen, precisie kogelomloopspillen en lineaire geleidingen, waardoor een positioneernauwkeurigheid van ≤±0,1 mm wordt bereikt.
Voor het CNC-besturingssysteem:
De achteraanslag wordt gestuurd door het E21S eenvoudige CNC-systeem. Gebruikers kunnen direct de gewenste waarden invoeren, waarna de achteraanslag automatisch naar de ingestelde positie beweegt na bevestiging. De aandrijving verloopt via een motor, precisie spindel en moer, met dig
