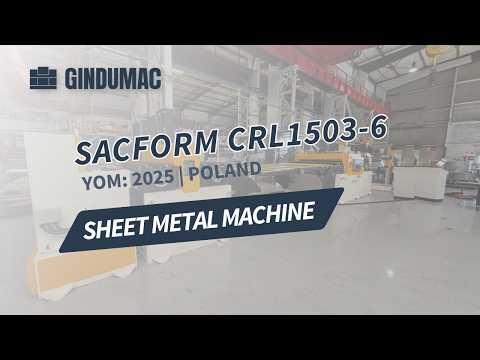

SACFORM CRL1503-6

SACFORM CRL1503-6

Automatische snijlijn voor rollen, geproduceerd in 2025. Deze SACFORM CRL1503-6 is ontworpen voor de verwerking van aluminium, zacht staal en roestvrij staal met een materiaaldikte van 1-3 mm. De machine heeft een maximaal rolgewicht van 6000 kg en een afmeting van de afgewerkte platen van 500-4000 mm. Als u op zoek bent naar hoogwaardige snijcapaciteiten op lengte, overweeg dan de SACFORM CRL1503-6-machine die wij te koop aanbieden. Neem contact met ons op voor meer informatie over deze machine.

Fgodpezwc Ipjfx Af Eoh
• Capaciteit: 1500 mm breed x 1–3 mm dik (AL/MS), tot 1,5 mm (SS), rollen van 6 ton
• Materialen: aluminium (AL), zacht staal (MS), roestvrij staal (SS)
• Afmetingen van de afgewerkte plaat: breedte 500–1500 mm; lengte 500–4000 mm
• Specificaties rollen: binnendiameter 490/610 mm; buitendiameter max. 1400 mm; gewicht max. 6000 kg
• Lijnsnelheid: 30 m/min vrije werksnelheid (start-stop-schaar voegt ~2,5 s per snede toe)
• Bedieners: 1
• Stroomvoorziening en nutsvoorzieningen:
• Elektriciteit: 380 V, 3-fasig, 50 Hz; hulpvoeding 220 V, 50 Hz; 24 V DC-magneetventielen
• Geïnstalleerd vermogen 32 kW; typisch werkverbruik 13 kW
• Perslucht: 6 bar
• Hydraulica: werkdruk 120 bar; hoofddruk 220 bar; 2 hydraulische aggregaten, elk 40 L
• Besturing en elektronica: Siemens-PLC; Siemens/Rexroth-elektronica en bedieningspaneel; 7-inch touchscreen; mogelijkheid tot ondersteuning op afstandLijnconfiguratie (meegeleverde modules en belangrijkste specificaties)
• Hydraulische spoelverladewagen:
• Capaciteit 6000 kg (enkele spoel), max. breedte 1500 mm, max. buitendiameter 1400 mm
• V-vormig bed, hydraulisch verschuifbaar en hefbaar (slag 300 mm), bediening via paneel
• Hydraulische afwikkelmachine met enkele doorn:
• Capaciteit 6000 kg; max. bandbreedte 1500 mm; binnendiameter 490–610 mm; buitendiameter 1400 mm
• Hydraulische doorn met conische uitzetting; gemotoriseerde trommel met reductor, instelbare snelheid
• Bovenste druk-/veiligheidsarm; lasersensor voor gecontroleerd afrollen en automatische stop
• Automatisch inrijg-/doorvoerplatform met servogestuurde buigarm:
• Automatisch inrijgen van de spoel en overdracht naar de richtmachine
• Buigarm: 2 rollen Ø 110 mm, servogestuurd; 2 zuigers
• Platformbeweging: hydraulisch omhoog/omlaag en vooruit/achteruit; automatisch, geen handmatige invoer
• Richtunit:
• Snelheid tot 30 m/min; werkbreedte 500–1500 mm
• Totaal 11 rollen: 7 richtrollen, 2 toevoerrollen, 2 klemrollen (allemaal Ø 110 mm)
• Gemotoriseerde afstelling van de richtunit; hydraulisch te openen rollengroep
• Pneumatische rol druk; tandwielgroep met geringe speling; tandwielmateriaal 8620
• Verticale lagergeleidingen; 2 geleidingseenheden; breedte-instelling via tandwielsysteem
• Inclusief PVC-coatingfunctie
• Servo-toevoer:
• Snelheid tot 30 m/min; maximale breedte 1500 mm; dikte 1–3 mm
• 2 servorollen (boven/onder) Ø 110 mm; rolmateriaal 4140
• Op encoder gebaseerde lengtesnijregeling; pneumatische druk; tandwielen met geringe speling
• Geleiding: dubbelzijdige zijdelingse geleiders, horizontale geleiderollen, aanpassing van de tandwielbreedte, uitlijning naar rechts/links tot 90°
• Servobesturing: automatische toevoercyclus, programmeerbare snelheid, programmeerbare snijlengte en -aantal, geheugen voor 250 programma’s en tot 50 lengtes, 7" touchscreen, 8 externe uitgangen
• Start-stop guillotine-kniptang:
• Snijcapaciteit 1–3 mm; breedte 1500 mm
